如何用三极管设计放大电路（共设放大电路为例）

三极管是电子电路中实现信号放大的核心元件。以NPN型三极管为例，其共射极放大电路是最基本也是最常用的放大电路结构。这种电路能够将微弱的输入信号放大，输出具有足够能量的信号，从而推动后续电路或负载工作。

三极管放大电路的基本原理

三极管放大电路的核心原理是利用三极管的电流放大特性。在共射极放大电路中，基极电流的微小变化能够引起集电极电流的显著变化。具体来说，当基极电流Ib增加时，集电极电流Ic会按比例增加，这个比例就是三极管的电流放大倍数β。例如，如果β=100，那么1μA的基极电流变化可以引起100μA的集电极电流变化。

设置静态工作点的重要性

为了实现有效的信号放大，三极管需要工作在放大区。这意味着我们需要设置一个合适的静态工作点，即在没有输入信号时，三极管处于一个既不过饱和也不截止的状态。静态工作点的设置主要通过基极偏置电阻Rb和集电极电阻Rc来实现。

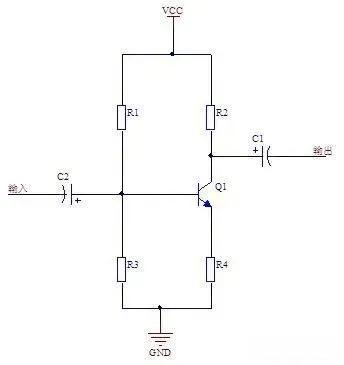

共射极放大电路的设计步骤

1. 选择三极管：根据应用需求选择合适的三极管，主要考虑其电流放大倍数β、最大集电极电流Icmax等参数。

2. 确定静态工作点：通常选择集电极电流Ic约为三极管最大电流的一半，这样可以保证三极管在放大区工作。根据Ic和三极管的特性，可以计算出基极电流Ib。

3. 计算偏置电阻：根据Ib和电源电压，计算基极偏置电阻Rb的值。通常会并联一个电阻Re来稳定静态工作点。

4. 计算集电极电阻：根据期望的电压放大倍数和负载电阻，计算集电极电阻Rc的值。

5. 考虑耦合电容：为了隔直流通交流，需要在输入和输出端加入耦合电容C1和C2。电容值的选择要保证在工作频率范围内，电容的阻抗远小于电阻。

放大电路的关键性能指标

除了放大倍数外，放大电路的性能还体现在以下几个方面：

1. 输入电阻：较高的输入电阻可以减少对信号源的影响，使输入电压更接近信号源电压。

2. 输出电阻：较低的输出电阻可以提高带负载能力，使输出电压在不同负载下变化较小。

3. 通频带：放大电路对不同频率信号的放大能力。理想情况下，放大倍数在一定频率范围内保持恒定。

4. 失真：放大电路应尽量减少信号的失真，保持输出信号的波形与输入信号一致。

通过合理设计和参数选择，我们可以构建出性能优良的三极管放大电路。这种电路不仅能够放大微弱信号，还能在各种电子设备中发挥关键作用，从音频放大器到通信系统，三极管放大电路的应用无处不在。
