气缸理论输出压力、推力怎么计算公式及对照表

气缸是工业自动化领域中常用的执行元件，其理论输出压力和推力的计算是设计和选型的关键。根据基本的力学原理，我们可以得出以下计算公式：

理论输出力（推力）F = P * A

其中，F是气缸的理论输出力（单位：N），P是气缸的工作压力（单位：Pa），A是气缸的有效作用面积（单位：m²）。

这个公式揭示了气缸输出力与工作压力和有效作用面积之间的直接关系。具体来说：

• 当气缸伸出时，有效作用面积A等于气缸内径的截面积πr²（r为气缸内径半径）。

• 当气缸缩回时，由于活塞杆占据了部分面积，有效作用面积A变为πr² - πr²杆（r杆为活塞杆半径）。

例如，假设一个气缸的内径为60mm，活塞杆直径为20mm，工作压力为0.5MPa。则：

• 气缸伸出时的理论输出力F伸出 = 0.5 * 10^6 * π * (0.03)^2 ≈ 13800N（约1380kgf）

• 气缸缩回时的理论输出力F缩回 = 0.5 * 10^6 * π * [(0.03)^2 - (0.01)^2] ≈ 13200N（约1320kgf）

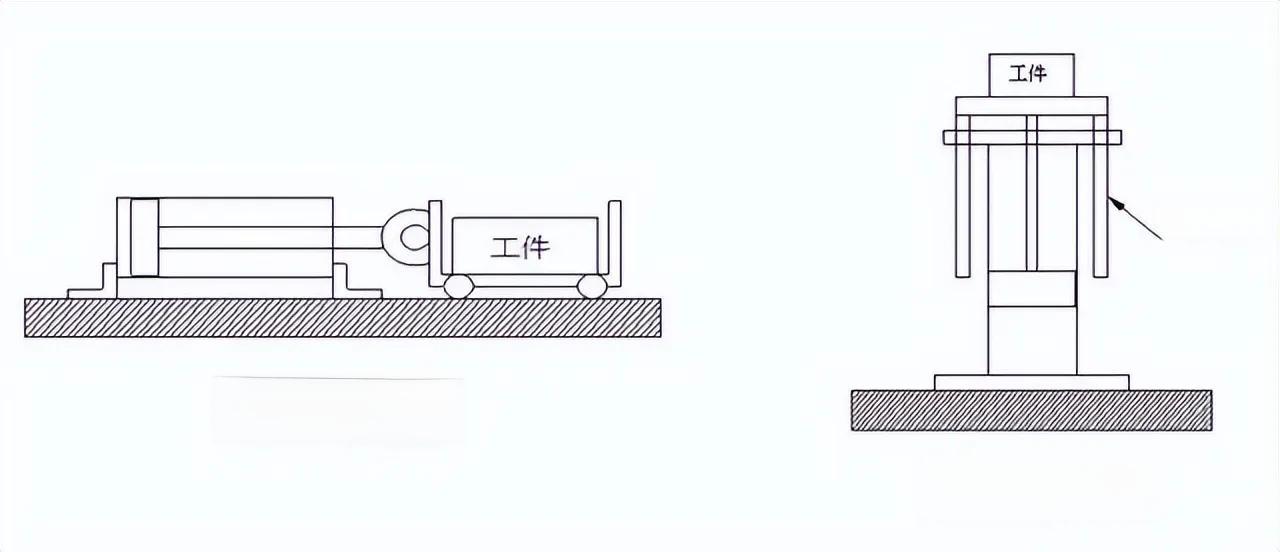

值得注意的是，这些计算结果是理论值，在实际应用中还需要考虑多种因素的影响。例如，气缸的速度、负载类型、摩擦力等都会影响实际输出力。一般来说，对于静负载（如夹紧、低速铆接等），实际输出力可以达到理论值的70%以上；而对于高速运动的负载，实际输出力可能只有理论值的30%左右。

气缸的工作原理相对简单。以双作用气缸为例，当压缩空气从一端进入时，会推动活塞向另一端移动，从而产生推力。当压缩空气从另一端进入时，活塞则向相反方向移动，产生拉力。这种往复运动可以通过控制气路的方向来实现。

在选择气缸时，除了考虑理论输出力外，还需要考虑气缸的行程、速度、工作环境等因素。例如，对于需要较大输出力的应用，可以选择双杆气缸，因为其输出力通常是单杆气缸的两倍。而对于空间受限的场合，则可以选择无杆气缸，虽然其输出力较小，但可以大大节省安装空间。

正确计算气缸的理论输出压力和推力，对于确保气动系统的安全性和效率至关重要。它不仅有助于选择合适的气缸型号，还能为整个系统的优化设计提供依据。因此，在进行气动系统设计时，熟练掌握这些计算方法是非常必要的。
