CAD中怎么画指北针？CAD绘制指北针教程

在CAD制图中，指北针是一个常见的元素，用于指示方向。无论是建筑设计、工程制图还是地图绘制，正确表示方向都是至关重要的。那么，如何在CAD中绘制一个标准的指北针呢？

对于大多数CAD软件，绘制指北针的基本步骤是相似的。以AutoCAD为例，我们可以按照以下步骤操作：

1. 首先，使用圆命令（快捷键CI）绘制一个圆。这个圆将成为指北针的基础。

2. 接着，打开正交模式，使用直线命令（快捷键L）从圆心向上绘制一条直线。这条直线代表指北针的指向。

3. 关闭正交模式，继续使用直线命令，从上一步绘制的直线与圆的交点开始，向下绘制一条直线。这将形成指北针的箭头形状。

4. 使用镜像命令（快捷键MI），将刚刚绘制的直线向右镜像，形成指北针的完整箭头。

5. 删除中间的直线，只保留箭头部分。

6. 使用填充命令，选择SOLID模式，填充箭头内部。

7. 最后，使用多行文字命令（快捷键DT）在适当位置添加字母“N”，表示北方。

这种方法虽然步骤较多，但适用于大多数CAD软件，具有较强的通用性。然而，对于专业的CAD软件，如浩辰CAD给排水软件，绘制指北针则更加简便。

在浩辰CAD给排水软件中，绘制指北针只需几个简单的步骤：

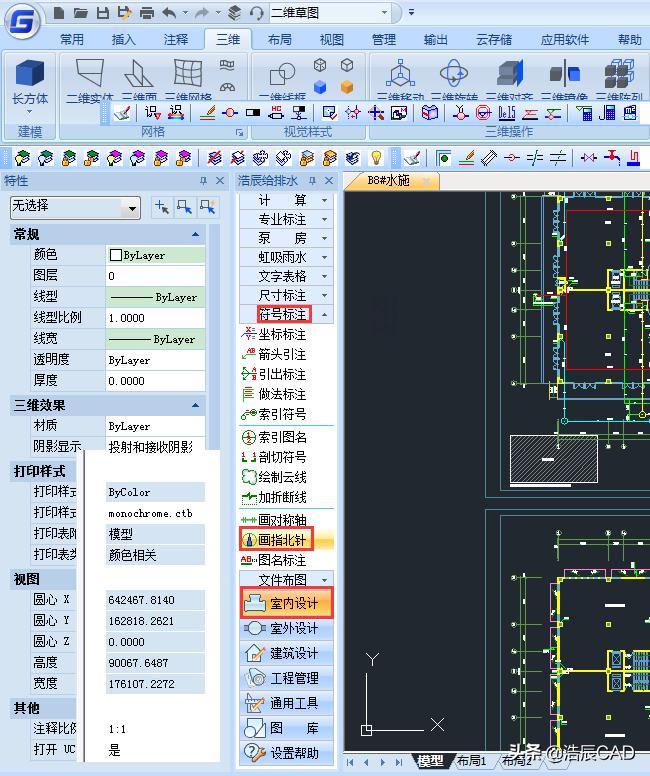

1. 打开软件，进入[室外设计]→ [符号标注] → [画指北针]菜单。

2. 在命令行提示下，指定指北针的位置和方向。

3. 软件将自动绘制符合国家标准的指北针符号。

这种方法不仅操作简便，还能确保绘制的指北针符合行业标准，提高了制图的规范性和专业性。

无论是采用基本方法还是使用专业软件的快捷功能，绘制指北针的关键在于准确表示方向。在实际应用中，我们还需要注意指北针的大小、位置和与周围图形的协调性，以确保整个图纸的清晰性和可读性。

随着CAD技术的发展，绘制指北针的方法也在不断优化。对于CAD初学者来说，掌握基本的绘制方法是必要的，但同时也要关注专业软件带来的便利。通过不断学习和实践，我们可以在CAD制图中更加高效地表示方向，提高工作效率和图纸质量。
