S7-1200 PID控制使用详解(中)-PID_Compact详细组态步骤说明

西门子S7-1200 PLC中的PID_Compact功能块是实现精确过程控制的关键工具。 这个功能强大的指令块允许用户在PLC程序中轻松实现比例-积分-微分（PID）控制，从而精确调节各种工业过程参数。本文将详细介绍PID_Compact的组态步骤和使用要点，帮助工程师们更好地掌握这一重要技术。

PID_Compact功能块的组态步骤详解

使用PID_Compact功能，首先需要在PLC程序中添加循环中断。这一步骤至关重要，因为PID算法需要在恒定的时间间隔内执行，以确保控制的精确性。在循环中断的属性中，可以修改其循环时间，以适应具体的应用需求。

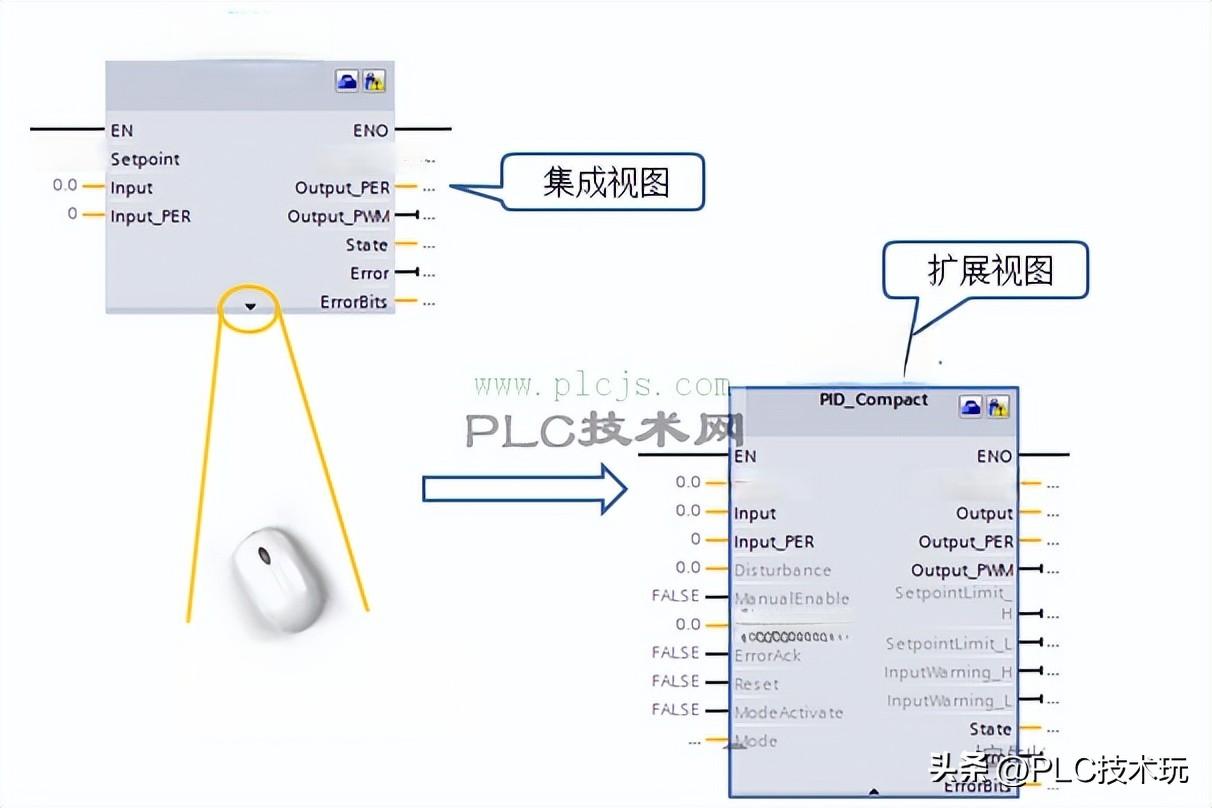

接下来，在“指令 > 工艺 > PID 控制 > Compact PID”下，将PID_Compact指令添加至循环中断。完成这一步后，在项目树的“工艺对象”文件夹中，会自动关联生成PID_Compact_x[DBx]，其中包含了组态界面和调试功能。

PID控制原理及其在S7-1200中的实现

PID控制是一种广泛应用于工业过程控制的闭环控制方法。 它通过计算设定值与实际测量值之间的偏差，并利用比例（P）、积分（I）和微分（D）三个控制参数来调整控制输出，从而实现对过程的精确调节。

在S7-1200中，PID_Compact功能块实现了这一控制逻辑。用户可以通过组态界面来定义控制器的输入输出、给定值等基本参数。例如，可以设置控制器类型（如温度控制器、压力控制器等），选择正作用或反作用，以及设定比例增益、积分时间和微分时间等关键参数。

高级设置选项助力优化PID控制性能

PID_Compact还提供了丰富的高级设置选项，以满足更复杂的应用需求。 其中，“过程值监视”功能允许用户设置过程值的监视限值。当过程值超出这些限值时，系统会输出警告，帮助工程师及时发现潜在问题。

另一个值得注意的选项是“PWM限制”。当PID输出需要通过脉宽调制（PWM）信号来控制执行器时，可以设置最短开/关时间，以优化控制性能并保护执行器。例如，如果PID_Compact的采样时间为100ms，算法采样时间为1000ms，设置最短开启时间为200ms，那么当PID输出恒定为15%时，系统会在第一个周期内不输出脉冲，而在第二个周期内将第一个周期未输出的脉冲累加到第二个周期的脉冲中，从而实现更精确的控制。

PID_Compact在实际应用中的优势与注意事项

PID_Compact功能块在实际应用中展现出诸多优势。 首先，它简化了PID控制的实现过程，使工程师能够快速构建复杂的控制系统。其次，丰富的配置选项和高级功能为优化控制性能提供了可能。例如，通过设置“对错误的响应”，可以在PID控制器出现错误时保持系统稳定，避免不必要的停机。

然而，在使用PID_Compact时也需要注意一些事项。例如，手动输入PID参数时，需要重新下载组态并重启PLC，这可能会对正在运行的系统造成影响。因此，在进行参数调整时，建议先在模拟环境中测试，确保新参数的适用性。

总的来说，S7-1200的PID_Compact功能块为工程师们提供了一个强大而灵活的工具，用于实现精确的过程控制。通过深入了解其组态步骤和工作原理，工程师们可以更好地利用这一功能，优化工业过程，提高生产效率和产品质量。
