S7-1500 配置OPC UA客户端
发布时间：2024-09-16
在工业自动化领域， OPC UA（开放式平台通信统一架构）已成为实现设备间安全、可靠通信的关键标准。 西门子S7-1500系列PLC作为工业控制的核心设备，其OPC UA客户端的配置对于实现设备间数据交换至关重要。本文将详细介绍S7-1500配置OPC UA客户端的步骤和注意事项。
OPC UA在工业自动化中的重要性

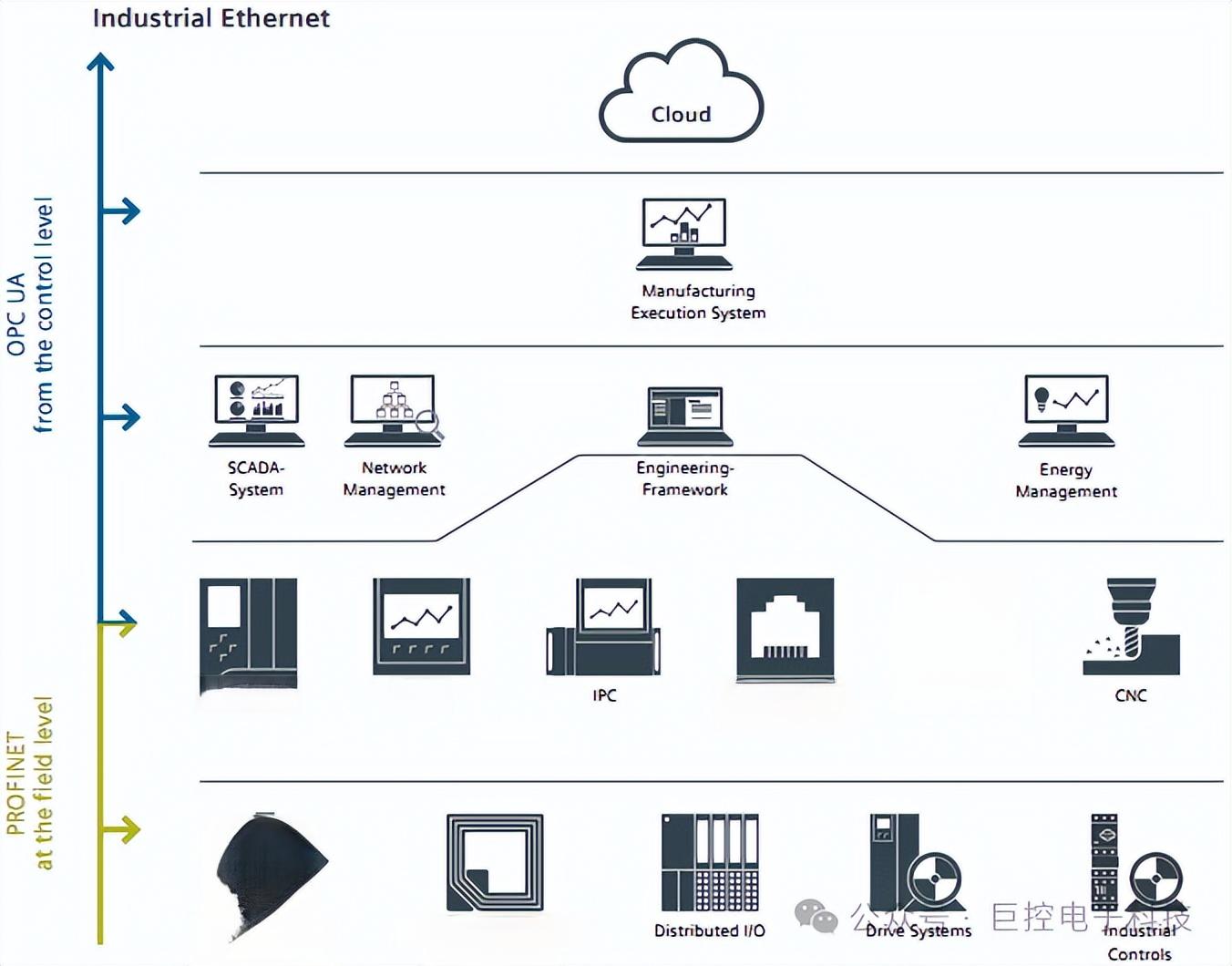

OPC UA作为一种开放标准，适用于从机器到机器（M2M）的水平通信和从机器到云端的垂直通信。它独立于供应商和平台，支持广泛的安全机制，并且可以与PROFINET共享同一工业以太网络。OPC UA通信具有以下特性：
OPC UA通信具有以下特性
. 集成的安全概念（加密、签名和验证）
3. 一致、端到端，并可扩展
4. 信息模型和语义服务
5. 与PROFINET不受限制的并行传输
这些特性使得OPC UA在工业自动化中扮演着越来越重要的角色。
配置S7-1500的OPC UA客户端
S7-1500的OPC UA客户端默认是禁用的，需要在配置中启用。 以下是配置的主要步骤：
1. 启用OPC UA客户端
在博途STEP 7中，导航至CPU的属性常规界面，选择OPC UA客户端常规选项激活OPC UA客户端。然后，导航至运行许可证OPC UA选择所需许可证类型。
2. 创建客户端接口
从TIA Portal版本V15.1开始，博途提供了客户端接口编辑器。导航至作为OPC UA客户端使用的CPU，单击“OPC UA通信 > 客户端接口”，双击“添加新客户端接口”。创建完接口后，博途STEP 7还会自动创建数据块，用于对与OPC UA服务器进行数据读写操作要使用的连接进行参数分配。
3. 导入或在线浏览服务器接口
在客户端接口编辑器中，可以导入描述OPC UA服务器接口的XML文件，或者通过博途STEP 7在线浏览OPC UA服务器的接口。在线浏览时，需要输入服务器地址并选择连接方式。
4. 创建读取列表、写入列表、方法列表
在编辑器左侧部分中，单击“添加新读写或方法列表”，将OPC UA服务器的变量或方法通过拖拽的方式添加到对应的列表中。或者在编辑器的右侧部分选择服务器变量或方法，然后将其拖动到编辑器左侧部分的添加新读写或方法列表中。
5. 进行一致性检查
选择要检查的列表，单击“OPC UA客户端接口”区域上方的“一致性检查”按钮。绿色复选标记表示不存在错误，黄色复选标记表示存在错误。
6. 分配连接参数
右键客户端接口单击“属性”选项卡，设置与OPC UA服务器的连接参数。包括会话名称、服务器地址、端口号等。在“安全”区域，选择安全模式和安全策略。
7. 编写和测试OPC UA客户端程序
利用标准化OPC UA客户端指令，用户能够控制与作为OPC UA客户端的S7-1500 CPU的通信。包括连接/断开OPC UA服务器、读取/写入OPC UA服务器的变量、调用OPC UA服务器中的方法等。
配置注意事项
- 确保S7-1500 CPU运行在V2.6及以上的版本，并使用TIA Portal V15.1或更高版本。
- 注意安全设置，包括证书管理和用户身份认证。
- 在配置过程中，注意检查错误消息，确保配置正确。
- 在实际操作中，注意数据的准确性和安全性。
通过以上步骤，可以成功配置S7-1500的OPC UA客户端，实现与OPC UA服务器的数据交换。这不仅提高了工业自动化的效率，也为设备间的安全通信提供了保障。
