更好的量子比特：碳化硅驱动的量子突破

碳化硅量子比特在室温下创造了量子态保持超过5秒的世界纪录 ，这一突破为量子技术的实用化带来了新的希望。美国能源部阿贡国家实验室和芝加哥大学的研究人员通过精心设计的激光脉冲和微波脉冲，成功实现了按需读出量子比特，并大幅延长了量子态的保持时间。

量子比特是量子计算机的基本信息单位 ，其状态可以同时表示0和1，从而实现并行计算。然而，传统量子比特通常需要在极低温度下工作，这极大地限制了量子计算机的实用化。相比之下， 碳化硅量子比特能够在室温下稳定工作 ，这为量子技术的大规模应用铺平了道路。

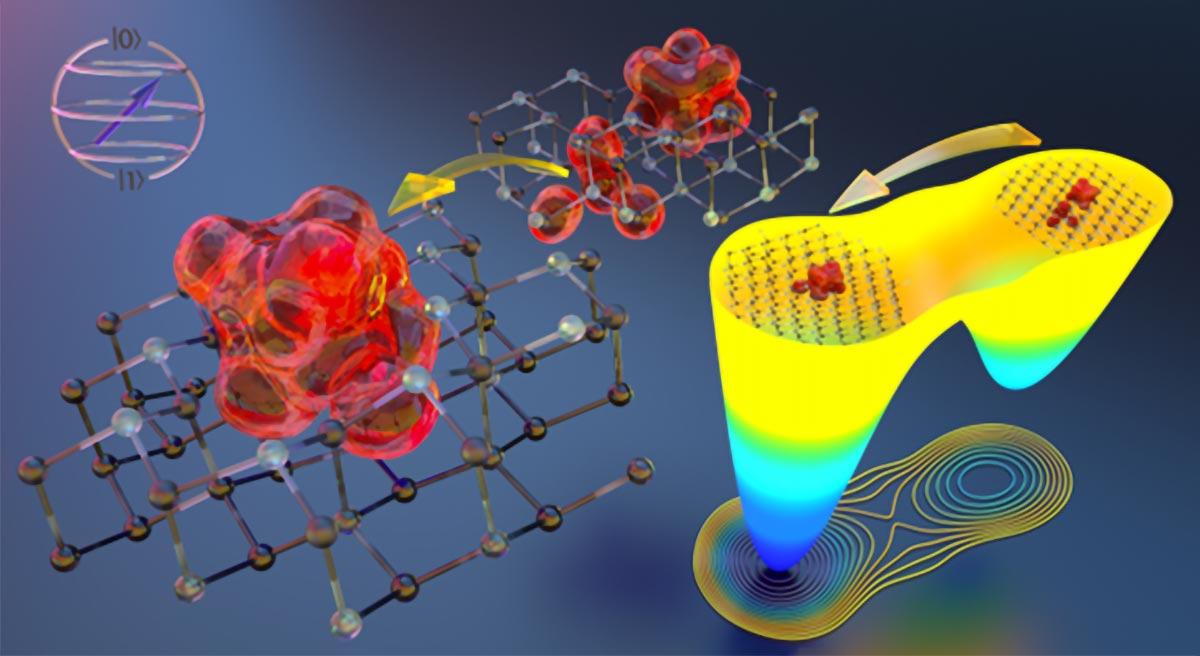

碳化硅量子比特的工作原理是利用碳化硅材料中的缺陷，这些缺陷可以捕获电子并形成稳定的量子态。研究人员通过敲除碳化硅晶体结构中的硅原子或碳原子，制备出不同形态的色心。这些色心能够高效捕获自旋电子，在室温下实现量子态的稳定保持。

在量子计算领域， 碳化硅量子比特的这一突破具有重要意义 。传统量子比特的相干时间通常只有微秒或毫秒级别，而碳化硅量子比特将这一时间延长到了秒级别。这意味着在量子态被打乱之前可以执行超过1亿个量子操作，为量子计算机处理复杂问题提供了可能。

在量子通信方面，碳化硅量子比特的优势同样显著。研究人员表示，5秒钟的量子态保持时间足以将光速信号发送到月球并返回。这为构建分布式量子互联网奠定了基础，有望实现更安全、更高效的通信网络。

与超导量子比特和离子阱量子比特等其他量子比特技术相比，碳化硅量子比特具有明显的优势。首先，碳化硅是一种廉价且常用的材料，易于大规模生产。其次，碳化硅量子比特的尺寸只有晶体管大小，比其他量子比特小100万倍，这使得它们更容易集成到现有电子设备中。此外，碳化硅量子比特能够在室温下工作，无需昂贵的低温冷却系统，大大降低了应用成本。

碳化硅量子比特的这些优势使其成为推动量子技术实用化的有力工具。研究人员已经展示了利用碳化硅量子比特发射光子实现量子纠缠的能力，这为未来量子互联网的发展提供了可能。同时， 碳化硅量子比特还可能应用于量子传感领域 ，实现对磁场和电场的高精度检测。

尽管碳化硅量子比特的研究取得了重大进展，但要实现大规模量子计算和量子通信系统，仍面临诸多挑战。例如，如何将多个量子比特有效地耦合起来，如何提高量子比特的制备和读出效率等。然而，碳化硅量子比特在室温下稳定工作的特性，无疑为解决这些问题提供了新的思路和可能性。

随着研究的深入和技术的进步，碳化硅量子比特有望成为推动量子技术从实验室走向实际应用的关键力量。它不仅可能加速量子计算机的发展，还可能在量子通信、量子传感等多个领域带来革命性的突破，开启量子技术的新纪元。
