如何避免注塑产品中的应力痕缺陷

注塑产品中的应力痕缺陷不仅影响外观，更可能导致产品性能下降甚至失效。这种缺陷通常由塑料熔体在成型过程中的取向和冷却收缩等因素引起，表现为制品表面的条纹或裂纹。要有效避免应力痕，需要从原料选择、模具设计到成型工艺等多个环节综合考虑。

在原料选择方面，应优先选用分子量大、分子量分布窄的树脂。例如，30%GFPC（玻璃纤维增强聚碳酸酯）的耐应力开裂能力比纯PC提高6倍之多。同时，应尽量减少原料中的杂质含量，因为杂质往往是应力集中的源头。

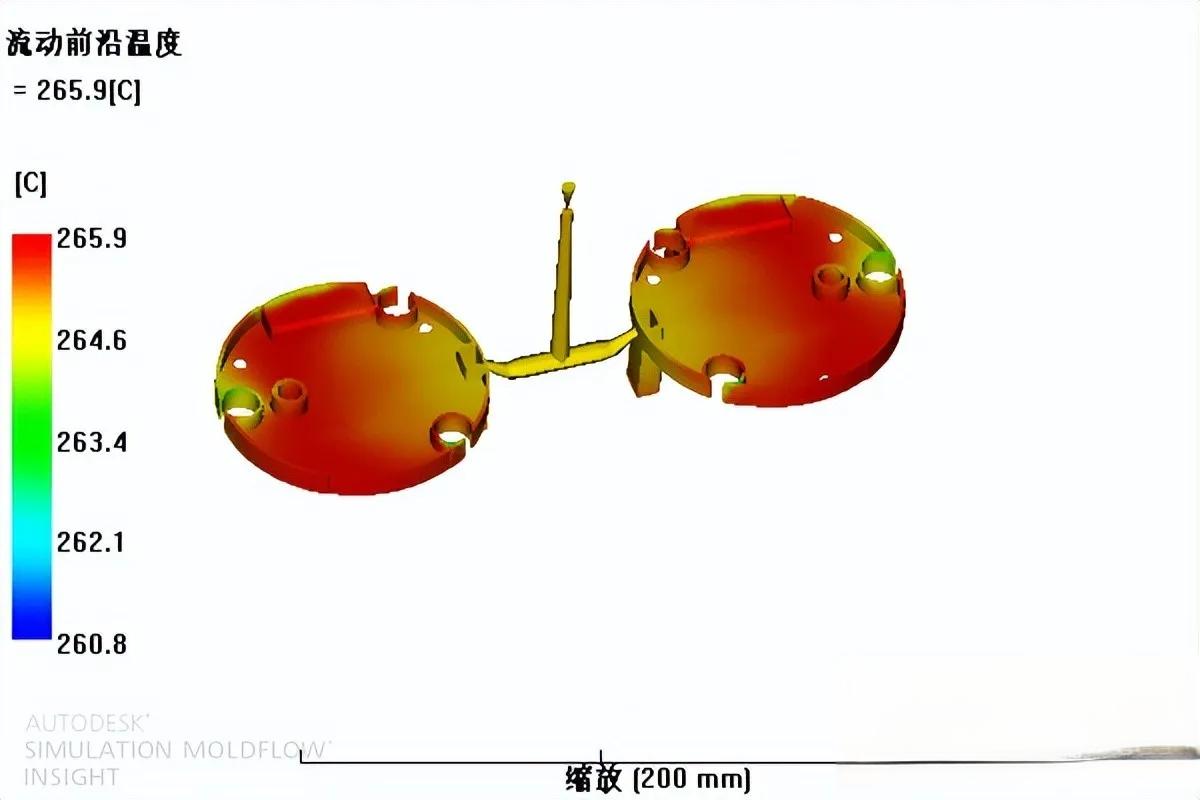

模具设计对避免应力痕至关重要。首先，浇口的设计尤为关键。过大的浇口会导致较长的保压补料时间，增加取向应力。因此，应适当缩小浇口尺寸，但也要避免过小导致充模时间延长。其次，冷却系统的布局要合理，确保制品各部位均匀冷却。研究表明，提高模具温度，延长制件在模内冷却时间，都能起到类似热处理的作用，有效降低内应力。

在成型工艺控制方面，注射压力、速度和时间的设置都直接影响应力痕的产生。注射压力过高会增加取向应力，因此应适当降低。注射速度过快会导致分子链取向程度增加，建议采用变速注射，在速度逐步减小下停止充模。保压时间过长会增大剪切作用，冻结更多取向应力，因此应尽量缩短。

热处理是消除内应力的有效方法。通常采用的热处理温度高于制件使用温度10 20℃或低于热变形温度5 10℃。例如，聚碳酸酯制品的热处理温度为110 130℃。热处理时间一般为1 2小时，但随着制件厚度增加，时间应适当延长。

除了上述方法，还可以通过改进塑料制品的设计来分散内应力。例如，避免锐角、直角等形状，设计成圆角；对于壁厚相差较大的部位，应进行壁厚差别的渐变过渡。对于带有金属嵌件的制品，应选择与塑料热膨胀系数相近的金属材料，如铝、铝合金及铜等。

在检测方面，常用的有溶剂法和仪器法。溶剂法包括醋酸浸泡和甲乙酮+丙酮浸泡，通过观察制品表面的变化来判断内应力大小。仪器法则利用偏振光照射塑料制件，通过彩色光带的多少来分析内应力的强弱。

综上所述，避免注塑产品中的应力痕缺陷需要从原料、模具、工艺等多个方面综合考虑。只有全面控制各个环节，才能有效降低应力痕的产生，提高注塑产品的质量和可靠性。
