详解PWM开关稳压电源尖峰干扰

PWM开关稳压电源因其体积小、效率高的特点，在现代电子设备中得到广泛应用。然而，这种电源在工作过程中会产生严重的尖峰干扰，不仅影响自身性能，还可能干扰邻近的其他电子设备。如何有效抑制PWM开关稳压电源的尖峰干扰，成为工程师们面临的一大挑战。

尖峰干扰的产生主要源于开关管在状态转换过程中的瞬态电流。当开关管从导通状态转换到截止状态，或者相反，这个转换过程并非瞬间完成，而是需要一定时间。在这个短暂的过渡期内，电源到地之间会形成一个直接通路，产生瞬态电流Is。这个电流的大小与开关管导通时的最大电流Imax、截止时的最小电流Icmin以及开关管同时导通的持续时间等因素有关。由于电路分布参数的影响，这种瞬态电流会在波形上表现为振铃振荡，形成尖峰干扰。

尖峰干扰对PWM开关稳压电源本身和其他电子设备都会产生不利影响。对电源本身而言，尖峰干扰可能导致输出电压波动，影响电源的稳定性和可靠性。对于其他电子设备，尖峰干扰可能通过传导或辐射的方式传播，干扰其正常工作。特别是在高精度测量、通信等对电磁环境要求较高的场合，尖峰干扰的影响尤为严重。

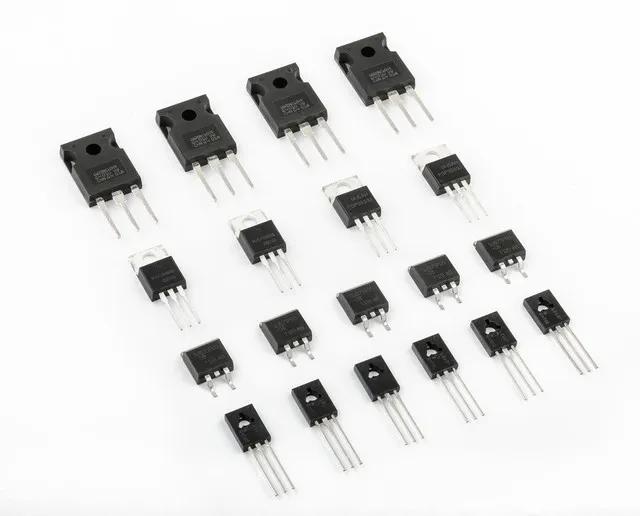

为了有效抑制PWM开关稳压电源的尖峰干扰，工程师们采取了多种方法。首先，优化开关管的性能至关重要。通过选用开关速度更快的器件，可以缩短开关管状态转换的时间，从而减小尖峰干扰的幅度。其次，在电路设计上，可以采取一些措施来改善尖峰干扰情况。例如，在开关管的集电极和发射极之间，或者续流二极管的两端并联RC缓冲电路，可以有效减小尖峰干扰。这种缓冲电路通过改变开关管的导通和关断特性，降低了瞬态电流的变化率，从而抑制了尖峰干扰的产生。

此外，合理选择和设计变压器也是抑制尖峰干扰的重要手段。变压器的漏感越大，产生的电压尖峰越高，射频干扰也就越强。因此，选用漏感较小的变压器，如环型磁芯变压器，可以有效降低尖峰干扰。同时，改进绕线工艺，如采用先绕初级一半、再绕次级、最后绕初级剩余部分的方式，可以提高初级线圈的耦合程度，进一步减小变压器的漏感。

在实际应用中，还需要注意布线和滤波设计。例如，使用双绞线可以有效衰减电磁感应电势，降低尖峰干扰的传播。在电源输入端和输出端加设适当的滤波器，如P型LC平衡滤波器，可以进一步衰减尖峰干扰。

尽管目前在抑制PWM开关稳压电源尖峰干扰方面取得了一定进展，但要使尖峰干扰达到毫伏峰峰值的数量级，仍面临诸多挑战。随着半导体技术的发展、电路设计水平的提高以及对电磁兼容性认识的深化，我们有理由相信，未来的PWM开关稳压电源将能够更好地控制尖峰干扰，为电子设备提供更稳定、更清洁的电源支持。
