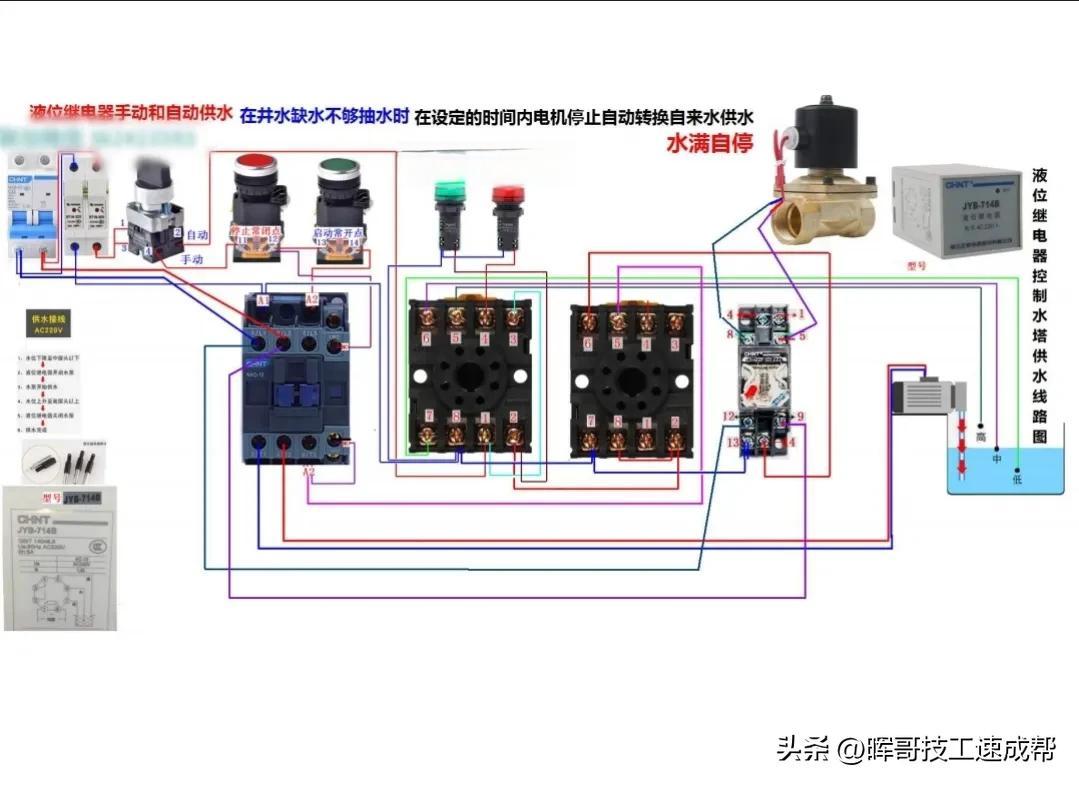

电工入门实物仿真接线图液位继电器手动自动供水

在现代工业和日常生活中，液位继电器扮演着至关重要的角色。它不仅能实现对液位的精确控制，还能有效防止因液位过高或过低而引发的安全事故。今天，让我们通过一个具体的自动供水系统案例，深入了解液位继电器的工作原理、接线方法以及故障排查技巧。

液位继电器工作原理揭秘

液位继电器的核心在于其独特的“干湿分离”设计。 在自动供水系统中，液位继电器通过传感器监测水箱内的水位。当水位低于设定的最低值时，传感器会发送信号给继电器，触发水泵启动，开始向水箱注水。相反，当水位达到设定的最高值时，传感器会再次发送信号，使水泵停止工作。

这种设计不仅实现了自动控制，还大大提高了系统的安全性。由于传感器和继电器之间采用了电气隔离，即使在潮湿环境中也能确保电路的安全运行。

接线技巧确保系统稳定运行

液位继电器的接线方法看似简单，实则暗藏玄机。 以最常见的三线制接线为例，红色线连接电源正极，黑色线连接电源负极，而白色或黄色线则连接到需要控制的设备（如水泵）。

值得注意的是，接线时必须确保各线缆连接牢固，避免因接触不良导致系统故障。此外，对于一些特殊环境（如腐蚀性液体），还需要选择合适的线缆材料，以确保系统的长期稳定运行。

故障排查方法助力系统维护

即使是最精密的系统，也难免会出现故障。对于液位继电器，最常见的问题包括：

1. 水泵无法启动：首先检查电源是否正常，然后检查液位继电器的接线是否正确。如果一切正常，可能是传感器被污物堵塞，需要清洁或更换。

2. 水泵持续工作：这通常是由于传感器失效，无法正确检测水位。此时需要检查传感器是否损坏或位置是否正确。

3. 系统频繁启停：这可能是由于液位设定值不合理或传感器灵敏度过高。可以通过调整设定值或传感器位置来解决。

对于初学者来说，掌握这些基本的故障排查技巧至关重要。它不仅能帮助你快速定位问题，还能在日常维护中提高系统的可靠性和使用寿命。

液位继电器虽然只是一个小小的电气元件，但它在自动控制领域发挥着不可替代的作用。通过深入了解其工作原理、熟练掌握接线技巧，并学会基本的故障排查方法，你就能轻松应对各种液位控制需求，为你的电工职业生涯打下坚实的基础。
