楼宇对讲系统如何接线？一文助你全面了解

发布时间：2024-09-02

楼宇对讲系统是现代住宅小区不可或缺的安全设施，它不仅方便了住户与访客之间的沟通，还增强了小区的安全性。然而，对于许多人来说，楼宇对讲系统的接线工作似乎是一项复杂而神秘的任务。本文将为您揭开楼宇对讲系统接线的神秘面纱，让您全面了解这一过程。

楼宇对讲系统的基本结构与工作原理

在深入了解接线之前，我们先来了解一下楼宇对讲系统的基本结构。一个典型的楼宇对讲系统主要由以下几个部分组成：

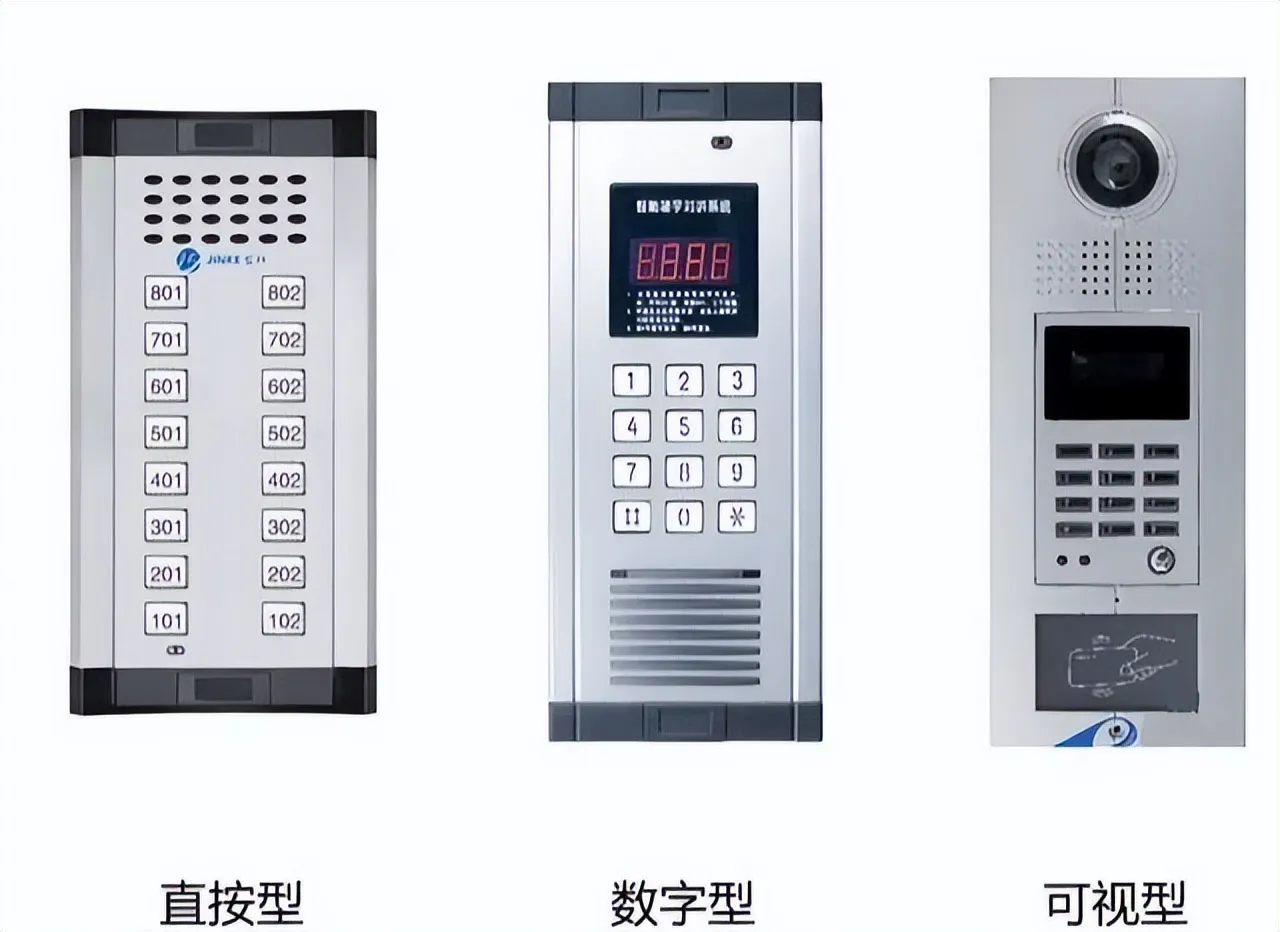

门口主机：这是系统的控制核心，负责接收和处理来自各住户的信号。
室内分机：安装在每户居民家中，用于与访客通话。
门禁系统：通常包括电控锁和闭门器，用于控制大门的开关。
电源系统：为整个系统供电，通常包括市电和备用电池。

系统的工作原理相对简单：当访客按下门口主机上的某个住户按钮时，相应的室内分机会响起，住户可以通过分机与访客通话。确认访客身份后，住户可以按下分机上的开门按钮，使门口的电控锁打开，允许访客进入。

楼宇对讲系统接线的关键步骤

了解了系统的结构和原理之后，我们就可以开始接线工作了。以下是接线的主要步骤：

准备工作：首先，确保所有设备都已正确安装在指定位置。这包括门口主机、室内分机、门禁设备等。
主线连接：从门口主机开始，使用3芯主杆线连接到每一层的层间分配器。这3芯线分别对应红、黑、白三个颜色，需要与每个分机内的相应位置连接。
分机连接：从层间分配器开始，使用3芯线连接到每个室内分机。注意，每个分机都需要一根独立的3芯线。
呼叫线连接：除了3芯主线外，还需要为每个分机连接一条呼叫线。这条线将分机的按键位置与门口主机相对应的房号连接起来。
门禁系统连接：将电控锁和闭门器连接到门口主机的相应端口。确保连接牢固，避免接触不良。
电源连接：最后，将系统的不间断电源（UPS）连接到市电，并确保备用电池已正确安装。

接线过程中的注意事项

在进行接线工作时，有几点需要注意：

线路标识：在连接过程中，务必做好线路标识。这不仅有助于接线，还能方便日后的维护和故障排查。
线路保护：所有线路应使用适当的线管或线槽进行保护，避免因外力损坏或老化导致系统故障。
接地处理：确保系统的接地良好，这可以有效防止静电干扰，提高系统的稳定性。
测试检查：接线完成后，务必进行全面的测试，确保每个分机都能正常工作，门禁系统也能正常响应。

楼宇对讲系统的接线工作虽然看似复杂，但只要按照正确的步骤进行，并注意相关细节，就能顺利完成。希望这篇文章能帮助您更好地理解和掌握楼宇对讲系统的接线技巧，为您的住宅安全提供有力保障。
