蒸发镀膜和溅射镀膜的优缺点

蒸发镀膜和溅射镀膜是两种广泛应用于工业生产的薄膜制备技术。虽然它们都属于物理气相沉积（PVD）技术，但其原理、工艺和应用领域却有所不同。本文将深入探讨这两种技术的优缺点，以帮助读者更好地理解它们的特点和适用场景。

蒸发镀膜与溅射镀膜的基本原理与工艺

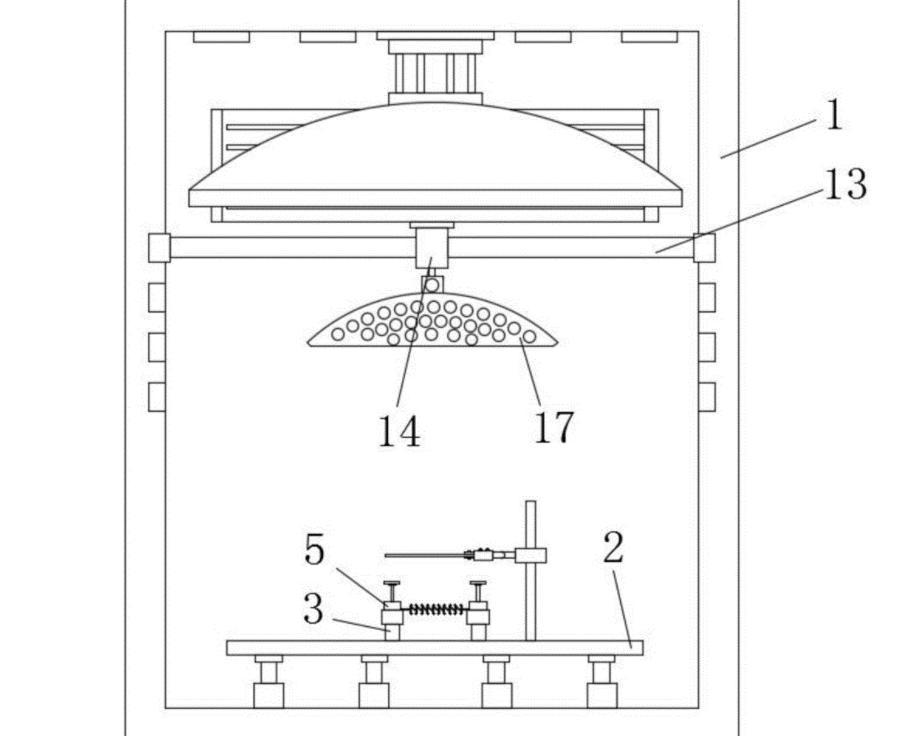

蒸发镀膜是一种通过加热材料使其蒸发，然后在基片表面凝结形成薄膜的技术。其原理简单，设备结构相对简单，成本较低。常见的蒸发方法包括电阻加热、电子束加热和激光加热等。电阻加热适用于低熔点材料，如铝、金等；电子束加热则可以处理高熔点材料，如钨、钼等。

溅射镀膜则是通过高能离子轰击靶材表面，使其原子溅射出来，在基片表面沉积形成薄膜。这种方法可以处理更广泛的材料，包括金属、合金、化合物和陶瓷等。常见的溅射方法有直流溅射、射频溅射和磁控溅射等。磁控溅射通过在靶材附近引入磁场，可以显著提高离子轰击效率，增加溅射速率。

两种镀膜技术的材料适用性比较

蒸发镀膜技术主要适用于低熔点金属和某些化合物。例如，铝、金、银等金属以及二氧化硅、氧化铝等化合物可以通过蒸发镀膜技术进行处理。然而，对于高熔点材料和某些化合物，蒸发镀膜的效果可能不如溅射镀膜。

溅射镀膜技术则具有更广泛的材料适用性。它不仅可以处理各种金属，还可以处理合金、化合物和陶瓷材料。例如，钛、铜、氮化硅、氧化锆等材料都可以通过溅射镀膜技术进行处理。这种技术的灵活性使其在需要处理复杂材料组合的应用中具有明显优势。

薄膜特性的差异及其影响

蒸发镀膜制备的薄膜通常具有较高的纯度，因为材料直接从固态蒸发到气态，减少了杂质的引入。然而，蒸发镀膜的薄膜均匀性和致密性可能不如溅射镀膜。这是因为蒸发粒子在基片上的沉积是随机的，可能导致薄膜厚度不均匀。

溅射镀膜制备的薄膜在均匀性和致密性方面通常优于蒸发镀膜。溅射粒子在基片上的沉积是定向的，可以形成更均匀的薄膜。此外，通过控制溅射条件，可以制备出具有特定晶体结构和表面平整度的薄膜。然而，溅射镀膜的薄膜纯度可能受到靶材表面污染和溅射过程中化学反应的影响。

两种技术在不同领域的应用实例

蒸发镀膜技术在光学镀膜、电子元件和装饰性镀膜等领域有广泛应用。例如，在光学反射镜的制造中，蒸发镀膜技术可以用来沉积高反射率的铝或银层。在微处理器制造中，蒸发镀膜技术用于沉积金属互连层。在高端腕表的生产中，蒸发镀膜技术可以为表壳和表盘镀上一层薄金膜或铬膜，提高美观性和耐用性。

溅射镀膜技术则在硬质涂层、数据存储和微电子器件等领域有广泛应用。例如，在切削工具制造中，溅射镀膜技术可以用来沉积TiN或TiAlN等硬质涂层，显著提高刀具的硬度和耐磨性。在硬盘制造中，溅射镀膜技术用于沉积CoCrTa等磁性薄膜层，实现高密度的数据存储。在场效应晶体管制造中，溅射镀膜技术用于沉积栅极电极和绝缘层。

成本效率考量下的技术选择

蒸发镀膜技术的设备相对简单，投资成本较低。然而，其生产效率可能不如溅射镀膜，特别是对于复杂材料的处理。溅射镀膜技术的设备较为复杂，投资成本较高，但其生产效率和材料适用性更优。在需要处理复杂材料组合或对薄膜性能有较高要求的应用中，溅射镀膜技术可能是更好的选择。

总的来说，蒸发镀膜和溅射镀膜各有优缺点，适用于不同的应用场景。选择哪种技术，需要根据具体的应用需求、材料特性、成本预算和生产效率等因素综合考虑。随着技术的不断进步，这两种技术在未来可能会有更广泛的应用和发展。
