如何读取门窗型材截面I和W值

门窗型材截面的惯性矩I值和抵抗矩W值是决定其抗风压性能的关键参数。在建筑设计中，准确读取这些数值对于确保门窗结构的安全至关重要。

I值，即截面惯性矩，是一个衡量截面抵抗弯曲变形能力的几何参数。在门窗设计中，它主要用于计算杆件的刚度。以铝合金门窗为例，其刚度（挠度μ）计算公式为：μ = qk * l^3 / (8 * E * I)，其中qk是线荷载标准值，l是杆件长度，E是材料的弹性模量。可见，I值直接影响门窗在风荷载作用下的变形程度。

W值，即截面抵抗矩，是衡量截面抵抗弯曲应力能力的参数。在门窗设计中，它主要用于计算杆件的强度。铝合金门窗的应力σ计算公式为：σ = Mx / (γ * Wx)，其中Mx是绕x轴的弯矩设计值，γ是塑性发展系数。W值越大，门窗杆件在相同荷载下的应力越小，安全性越高。

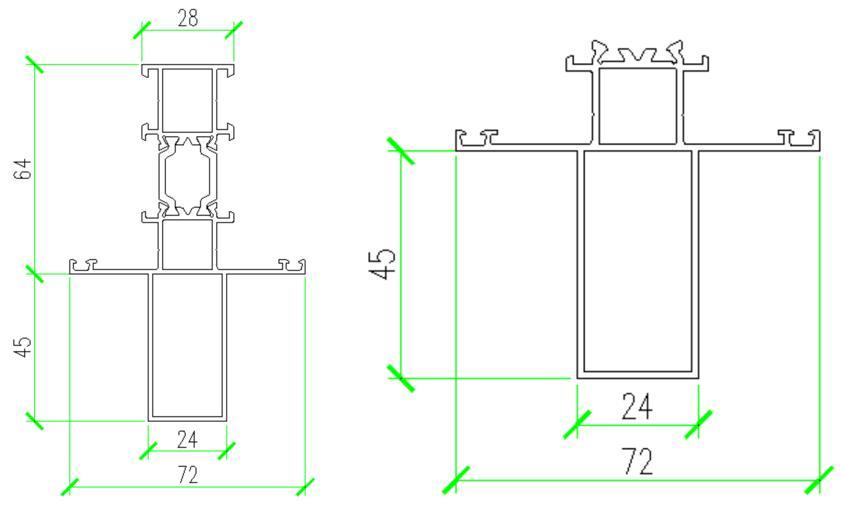

那么，如何准确读取门窗型材的I值和W值呢？以CAD软件为例，可以按照以下步骤操作：

1. 建立面域：选择“绘图-面域”命令，创建型材截面的封闭区域。

2. 查询质心：使用“工具-查询-面域/质量特性”命令，获取型材截面的质心坐标。

3. 调整坐标原点：输入UCS命令，将CAD原点移动至型材质心位置。

4. 再次查询质量特性：重新使用“工具-查询-面域/质量特性”命令，即可得到基于质心的I值和偏心距e值。此时，W值可以通过公式W = I / e计算得出。

需要注意的是，不同类型的门窗型材有不同的I值和W值计算方法。对于普通铝合金型材，可以直接按照上述步骤读取。而对于隔热铝合金型材，由于其结构复杂，可以参考JG 175-2011《建筑用隔热铝合金型材》中的附录A和附录B，或使用专业插件进行计算。

对于塑料门窗型材，由于其通常由塑料型材和钢衬组成，需要分别读取两者的I值和W值。例如，某塑料型材的I值为1735457 mm^4，W值为31558 mm^3；某钢衬的I值为42328 mm^4，W值为2228 mm^3。在计算整体刚度时，需要综合考虑两者的贡献。本例中，塑料型材的刚度贡献约为钢衬的1/2，整个型材截面的1/3。

准确读取I值和W值对门窗抗风压性能至关重要。在实际应用中，门窗需要承受各种风荷载，包括正压和负压。I值和W值决定了门窗在这些荷载作用下的变形程度和应力水平。只有准确掌握这些参数，才能合理设计门窗结构，确保其在各种恶劣天气条件下的安全性能。

总之，门窗型材截面的I值和W值是门窗设计中不可忽视的关键参数。建筑师和工程师应该熟练掌握这些参数的读取和计算方法，将其作为门窗抗风压性能设计的基础。只有这样，才能确保门窗结构的安全可靠，为建筑的整体安全提供有力保障。
