静电放电测试详细过程

静电放电（ESD）测试是电子产品可靠性测试中不可或缺的一环。作为一名经验丰富的测试工程师，我将带你深入了解ESD测试的全过程。

ESD测试前的准备工作

在开始测试之前，我们需要做好充分的准备工作。首先，确保测试仪器和设备处于正常工作状态。这包括静电放电测试器、地接地线、耦合板等。其次，准备被测试物品，如电子元件、电路板、半导体器件等，确保它们符合测试要求，没有受到污染或损坏。

环境准备同样重要。我们需要确保测试环境干燥，没有静电积聚。可以使用离子风枪或静电消除器等设备来减少静电影响。此外，对测试人员进行培训也很关键，让他们了解ESD测试的目的、流程和安全注意事项。

ESD测试设备的使用方法

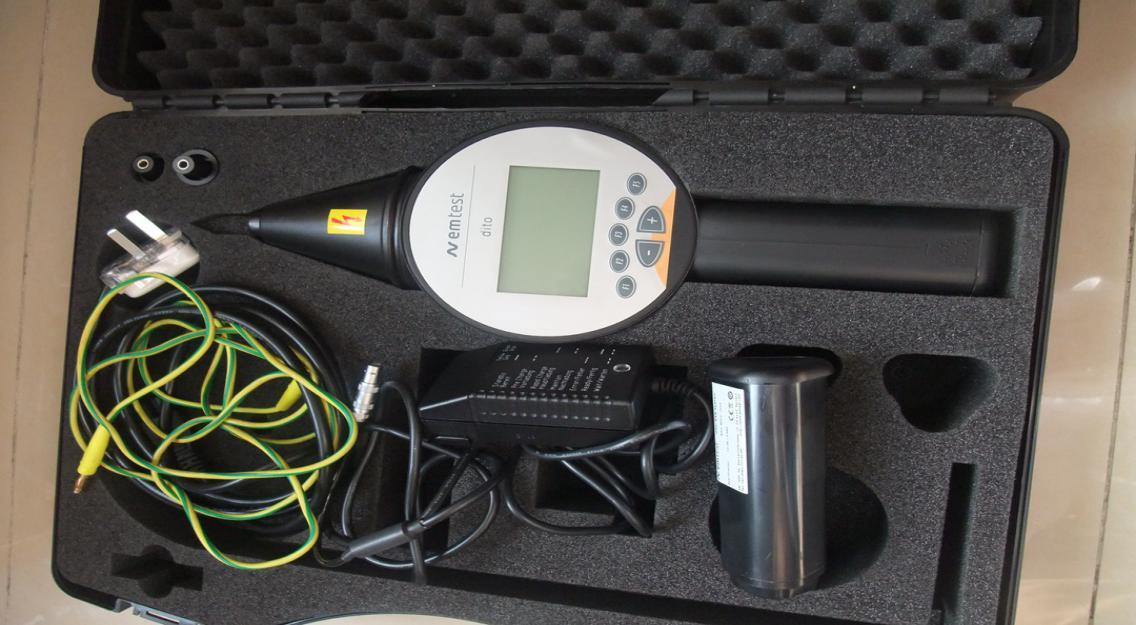

ESD测试的核心设备是静电放电测试仪。以常见的静电枪为例，它通常具有接触放电和空气放电两种模式。接触放电模式适用于导体，而空气放电模式适用于非导体。

在使用静电枪时，需要注意以下几点：

1. 放电头应与受试位置表面垂直，以保证测试的可重复性。

2. 接触放电时，必须确保放电尖端与导体面良好接触，避免产生拉弧现象。

3. 空气放电时，放电端需要距离被试设备至少15mm，缓慢靠近直至放电。决不能将放电头直接放在被试点上面。

4. 对于表面有涂漆的放电点，如果设备厂家未说明涂漆为绝缘层，则需要刮开漆层，让放电头与导电层接触。

ESD测试的具体步骤

ESD测试通常包括以下几个步骤：

1. 确定测试等级。对于金属材质的设备，一般测试等级为±4、6、8kV；非金属材质为±2、4、6kV。

2. 调节测试仪。根据测试需求选择接触放电或空气放电模式，并设置相应的电压等级。

3. 进行测试。对于接触放电，静电枪直接接触测试点；对于空气放电，静电枪在测试点附近放电。每种极性测试10个循环。

4. 观察设备反应。测试过程中，如果设备出现死机、花屏等问题，需要等待30秒或1分钟，检查设备是否能自动重启。

5. 记录测试结果。包括测试条件、设备反应等信息。

ESD测试结果的分析与应用

测试完成后，我们需要对结果进行分析。根据IEC61000-4-2标准，ESD测试结果可以分为四个等级：

A级：性能正常，符合制造商规定。
B级：性能暂时降低，但能自行恢复。
C级：性能降低，需要人工干预才能恢复。
D级：设备损坏，无法恢复。

对于测试中发现的问题，我们需要分析原因并采取相应的改进措施。例如，如果某个接口在6kV测试中出现故障，可以考虑增加防护电路或改善布局设计。

ESD测试不仅是为了满足标准要求，更是为了提高产品的可靠性。通过系统的ESD测试和改进，我们可以显著降低产品在实际使用中因静电导致的故障率，从而提升用户体验和产品竞争力。
