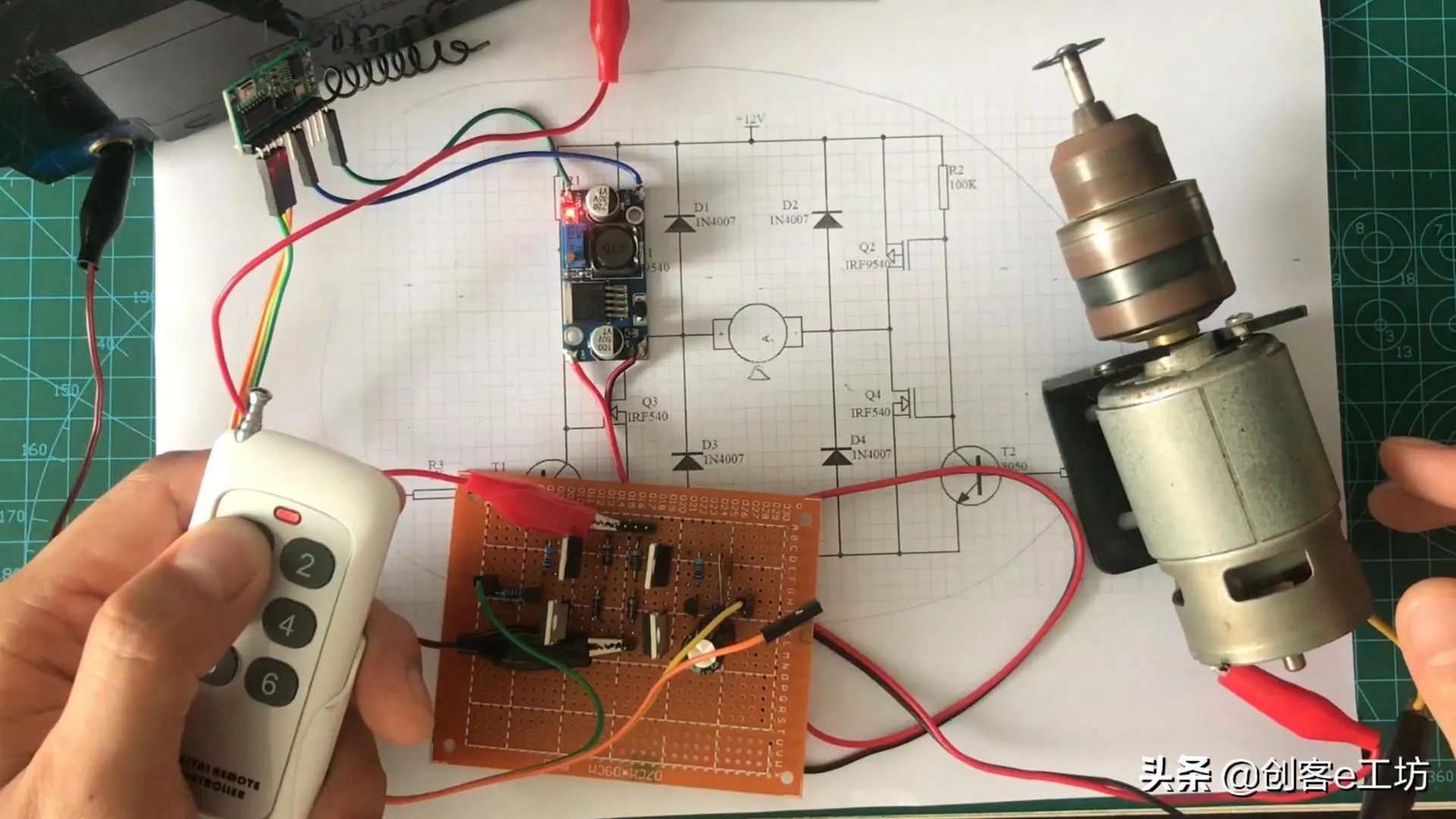

用MOS管做一个H桥控制直流电机的正反转，大功率直流电机驱动DIY

MOS管H桥电路是一种广泛应用于电机控制领域的经典电路结构。它通过四个MOS管组成一个类似字母“H”的电路，能够实现对直流电机正反转的精确控制。这种电路不仅结构简单，而且控制灵活，特别适合用于驱动大功率直流电机。

MOS管H桥电路的核心是由两个P沟道MOS管和两个N沟道MOS管组成的。其中，P沟道MOS管连接在电源正极，N沟道MOS管连接在电源负极。电机则连接在两个MOS管的中间。通过控制MOS管的栅极电压，可以实现对电机电流方向的精确控制。

具体来说，当Q1（P沟道）和Q4（N沟道）导通时，电流从电源正极经Q1流入电机，再经Q4回到电源负极，电机正转。反之，当Q2（P沟道）和Q3（N沟道）导通时，电流方向相反，电机反转。这种控制方式不仅能够实现电机的正反转，还可以通过调节MOS管的导通时间来实现PWM调速。

使用MOS管H桥电路控制大功率直流电机具有显著优势。首先，MOS管具有较低的导通电阻，能够有效降低功率损耗，提高效率。其次，MOS管的开关速度快，能够实现更精确的电机控制。此外，MOS管的耐压范围广，可以满足不同功率等级电机的需求。

对于DIY爱好者来说，制作MOS管H桥电路时需要注意以下几点：

1. 选择合适的MOS管：根据电机的电压和电流需求，选择耐压和电流能力合适的MOS管。例如，对于12V、5A的电机，可以选择耐压至少20V、电流能力5A以上的MOS管。

2. 添加保护电路：由于电机是感性负载，启动和停止时会产生反向电动势，因此需要在每个MOS管的漏极和源极之间并联一个二极管，形成续流回路。

3. 防止共态导通：在控制信号设计时，要避免同一侧的两个MOS管同时导通，以免造成电源短路。

4. 注意散热：大功率应用时，MOS管会产生较多热量，需要考虑适当的散热措施，如加装散热片。

MOS管H桥电路在电机控制领域的应用前景广阔。随着自动化技术和智能家居的发展，对电机控制精度和效率的要求不断提高。MOS管H桥电路凭借其结构简单、控制灵活、效率高等优势，必将在更多领域发挥重要作用。无论是工业控制、汽车电子，还是家用电器，MOS管H桥电路都有广阔的应用空间。

总的来说，MOS管H桥电路是一种简单而强大的电机控制方案。通过合理选择MOS管和优化电路设计，我们可以轻松实现对大功率直流电机的精确控制。无论是DIY爱好者还是专业工程师，掌握MOS管H桥电路的设计和应用，都将为电机控制领域的工作带来极大的便利。
