4种基本视图，2类特殊视图的画法，剖视图和断面图，58页内容介绍

在工程制图中，视图是表达物体形状和结构的重要手段。根据国家标准， 视图可分为基本视图、向视图、局部视图和斜视图四种。 此外，还有两种特殊视图：剖视图和断面图。这些视图各有特点和适用场合，掌握它们的画法对于准确表达设计意图至关重要。

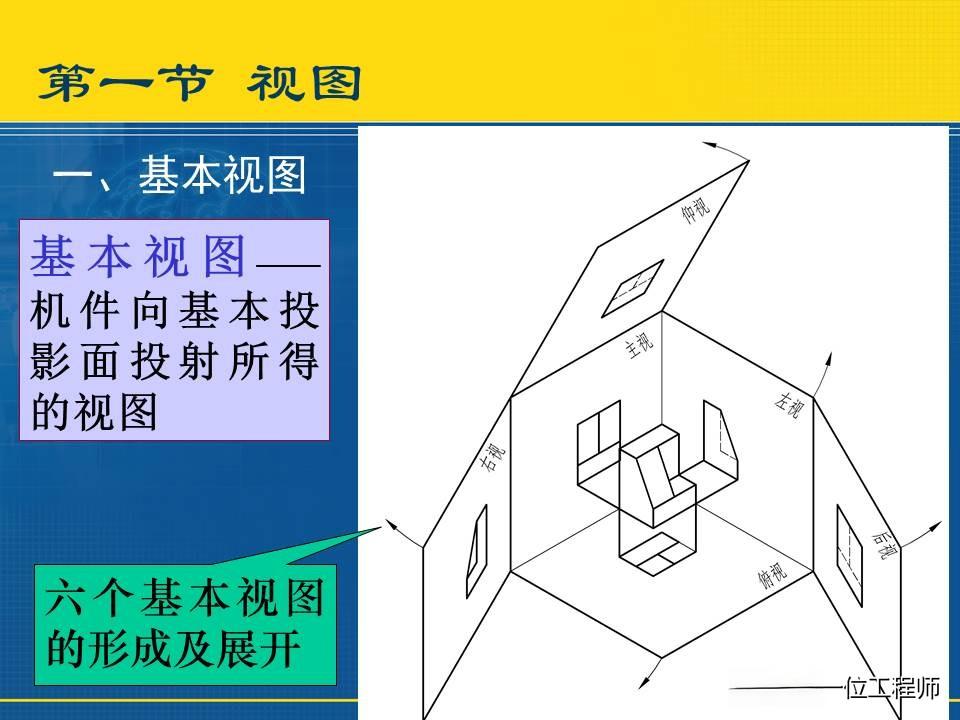

基本视图是最常用的视图类型，包括主视图、俯视图、左视图、右视图、仰视图和后视图。这些视图分别是从物体的前、上、左、右、下、后六个方向投影得到的。例如，主视图是从物体前方观察得到的视图，俯视图是从物体上方观察得到的视图。六个基本视图之间遵循“长对正、高平齐、宽相等”的投影规律，即主、俯、仰、后视图长度相等，主、左、右、后视图高度相等，俯、左、右、仰视图宽度相等。

向视图是一种可以自由配置的视图，当基本视图不能按规定位置配置时使用。例如，如果某个物体的左视图需要放在图纸的右上角，就可以使用向视图。在向视图上方标注字母（如“A”），并在相应视图附近用箭头指明投射方向，标注相同的字母。

局部视图用于表达物体局部结构的形状。例如，如果一个物体的某个侧面有复杂的凹槽结构，可以画出该侧面的局部视图来清晰表达。局部视图的断裂边界用波浪线表示，如果局部结构是完整的且外形轮廓封闭，波浪线可以省略。

斜视图用于表达物体倾斜部分的实形。例如，如果一个物体的右上方有倾斜的结构，在俯视图和左视图上都不能反映实形，就可以画出斜视图。斜视图的配置和标注方法与向视图类似。

剖视图和断面图是用于表达物体内部结构的特殊视图。 剖视图是假想用剖切平面将物体剖开，移去观察者和剖切面之间的部分，然后将剩余部分向投影面投影得到的视图。例如，混凝土杯形基础的剖视图可以清晰地表达其中的空腔结构。断面图则是仅画出剖切面与物体接触部分的图形，常用于表达物体的截面形状。

这些视图在工程设计和制造中发挥着重要作用。通过合理选择和组合不同类型的视图，可以全面、清晰地表达复杂物体的形状和结构，为后续的加工制造提供准确的依据。掌握这些视图的画法，是每个工程技术人员必备的基本技能。
