电动车维修-电动机霍尔元件的检修技巧

电动车的无刷电机中，霍尔元件扮演着至关重要的角色。它不仅能检测电机转子的位置和速度，还能帮助控制器精确控制电机的相序和转动方向。然而，霍尔元件也可能出现故障，导致电机性能下降甚至完全失效。因此，掌握正确的检修技巧对于电动车维修至关重要。

霍尔元件故障表现及检测方法

当电动车的无刷电机霍尔元件损坏时，最常见的故障现象是电机缺相。这会导致电机运转无力，甚至出现时转时停的情况。如果所有三个霍尔元件都损坏，电机将完全无法运转。

要检测霍尔元件是否损坏，可以使用数字式万用表。首先，用万用表的二极管挡测量霍尔元件的电源脚与地脚之间的阻值。正常情况下，正向阻值应为“1”，反向阻值约为“1.065V”。接着，测量信号脚与地脚之间的阻值，正向阻值应为“1”，反向阻值约为“769mV”。如果测量结果异常，如阻值为0欧姆或无穷大，都表明霍尔元件可能已损坏。

另一种检测方法是使用电压法。打开电源锁，用万用表的20V直流电压挡测量霍尔元件的供电线。正常情况下，应有约5V的电压。然后缓慢转动电机，分别测量霍尔元件的信号线对地线的电压，读数应在0-5V之间交替变化。如果读数异常，同样说明霍尔元件可能存在问题。

霍尔元件更换步骤及注意事项

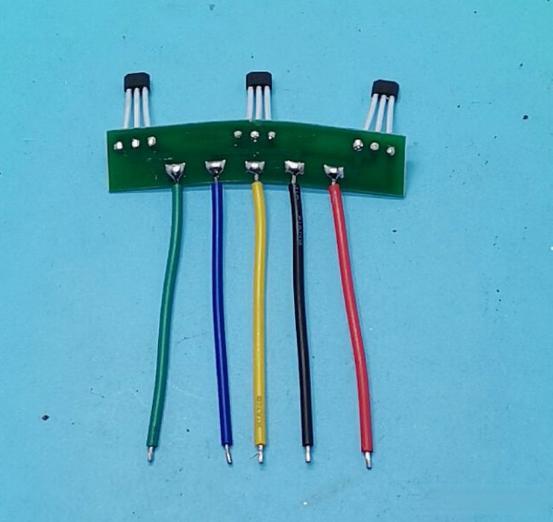

如果确认霍尔元件损坏，需要进行更换。首先，拆卸旧的霍尔元件，并记住原霍尔元件红线的安装位置。为了保证电机换相位置的精确性，建议同时更换所有三个霍尔元件。在焊接新元件时，要注意使用50W以内的电烙铁，并快速完成焊接，以避免高温损坏元件。最后，用扎带将霍尔元件的引线固定好。

在检修过程中，有几个关键点需要注意：

1. 安全第一：在进行任何检修操作前，务必断开电源，确保安全。

2. 专业操作：虽然本文提供了基本的检修步骤，但对于非专业人士来说，建议寻求专业维修人员的帮助。不正确的操作可能导致进一步的损坏。

3. 清洁维护：定期清洁霍尔元件表面，可以使用无水酒精或清洁剂轻轻擦拭，有助于延长元件寿命。

4. 型号匹配：更换霍尔元件时，要确保新元件的型号与原装一致。常用的无刷电机霍尔元件型号是3144。

5. 全面检查：除了霍尔元件本身，还要检查与之相关的接线是否正确、牢固。任何松动或损坏的接线都可能导致故障。

掌握这些检修技巧，不仅能帮助电动车维修人员快速定位和解决问题，还能延长电机的使用寿命，提高电动车的整体性能。对于电动车用户来说，了解这些基本知识也有助于更好地维护自己的车辆，及时发现潜在问题。
