你应该知道的相电压、线电压知识

在电力系统中，相电压和线电压是两个基本而又重要的概念。 相电压指的是三相电系统中任意一相对于地或中性线的电压大小 ，而 线电压则是指三相电源中任意两相之间的电压差 。这两个概念看似相似，实则有着本质的区别。

首先，从定义上来看，相电压描述的是单个相线与中性线之间的电压，而线电压描述的是两个相线之间的电压差。 在我国的低压供电系统中，相电压通常为220V，而线电压为380V。 这意味着，当我们使用家用电器时，实际上是在利用220V的相电压；而工业用电中常见的380V电压，则是线电压的概念。

其次，相电压和线电压在实际应用中扮演着不同的角色。相电压主要用于家庭和小型商业用电，因为它提供了适合大多数家用电器的电压水平。而线电压则更多地应用于工业和大型商业设施中，因为它能够提供更高的功率输出。例如，三相电动机通常需要380V的线电压来正常工作。

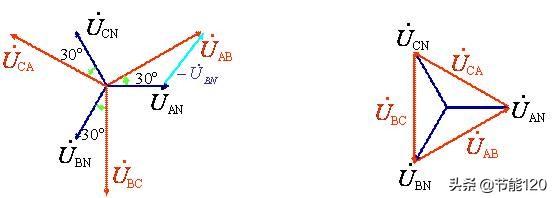

值得注意的是，相电压和线电压之间存在着固定的数学关系。在对称的三相系统中， 线电压等于相电压的根号三倍 。具体来说，如果相电压为220V，那么线电压就是220V × √3 ≈ 381V。这种关系不仅适用于电压，还适用于电流。在星形接法中，线电流等于相电流；而在三角形接法中，线电流等于相电流的根号三倍。

这种数学关系的存在，使得电力工程师能够灵活地设计和调整电力系统。例如，在需要较高电压的应用中，可以采用三角形接法来直接利用线电压；而在需要较低电压的应用中，则可以使用星形接法，并通过变压器将线电压转换为所需的相电压。

总的来说，相电压和线电压虽然描述的是电力系统中不同的电压形式，但它们之间密不可分。相电压是电力系统中负载实际感受到的电压，而线电压则反映了电源之间的电压差。两者共同构成了电力系统的电压配合，确保了电能的有效传输和利用。理解这两种电压的区别和联系，对于正确设计和使用电力系统至关重要。
