[西门子PLC] 西门子V90伺服点动调试详解

西门子V90伺服系统的点动调试是确保系统正常运行的关键步骤。通过点动调试，工程师可以检查主电源、DC 24V电源、电机连接是否正确，以及电机速度和转动方向是否符合要求。本文将详细介绍西门子V90伺服点动调试的具体步骤和注意事项。

西门子V90伺服点动调试关键步骤

点动调试可以通过两种方式进行：使用BOP面板或调试软件SINAMICS V-ASSISTANT。以下是两种方法的具体步骤：

BOP面板点动调试

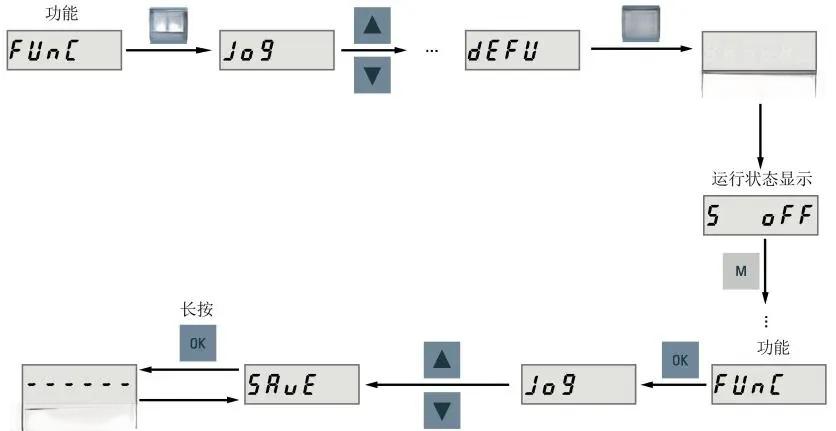

1. 首先，将驱动器的所有参数恢复出厂设置，并保存到ROM存储器。这一步骤至关重要，可以避免因参数设置错误导致的调试问题。

2. 如果没有接正负限位信号和急停到驱动器上，可能会出现F7491、F7492和A52902号错误。这是因为顺时针行程限制信号(CWL)、逆时针行程限制信号(CCWL)以及急停（EMGS）这三个信号默认为OFF。要解决这个问题，需要通过修改参数P29300来切换极性。具体操作是将P29300设置为16#46，即把第1、2、6位设为1。

3. 进入参数设置界面，定位到参数P1058，可以修改点动速度。根据实际需要调整这个参数，以获得合适的点动速度。

调试软件点动调试

1. 首先，确保驱动器与调试软件之间建立了正确的连接，并将调试软件调整到在线模式。

2. 清除驱动器的所有故障和报警，并关闭伺服使能。

3. 在调试软件的界面中，可以点动伺服使能，设置点动速度和方向。这一步骤与BOP面板调试类似，但操作更加直观。

点动调试注意事项及常见问题

• 在进行点动调试之前，务必确保所有连接正确无误。特别是电机动力电缆、编码器电路和抱闸电缆的连接，这些是影响系统正常运行的关键因素。

• 调整点动速度时，建议从小速度开始，逐步增加，以确保电机运行平稳无异常。

• 如果在点动调试过程中遇到问题，可以参考西门子V90伺服手册中文版，其中包含了详细的故障排除指南和调试技巧。

• 对于初次接触V90伺服系统的工程师，建议先通过BOP面板进行点动调试，熟悉系统后再尝试使用调试软件。

西门子V90伺服系统的点动调试是确保系统安全、高效运行的基础。通过上述步骤，工程师可以快速掌握点动调试的方法，为后续的系统调试和优化打下坚实基础。记住，细致的准备工作和耐心的调试过程是成功的关键。
