宽输入全桥Buck-Boost变换器控制策略研究

新能源汽车的兴起对电源变换技术提出了新的挑战。传统的DC/DC变换器难以满足电动汽车对宽输入电压范围、高效率和高可靠性的要求。在这种背景下，宽输入全桥Buck-Boost变换器凭借其独特的结构和灵活的控制策略，正在成为新能源汽车电源系统中的关键技术。

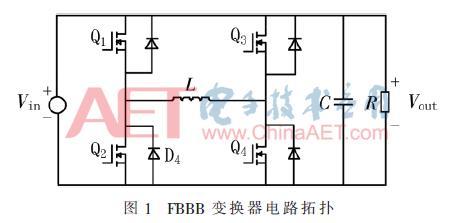

宽输入全桥Buck-Boost变换器的核心优势在于其宽输入电压范围。在新能源汽车中，电池电压可能在较宽的范围内波动。例如，动力电池的电压可能从100V到400V不等，甚至在800V架构中更高。传统的DC/DC变换器难以应对如此宽的电压范围，而全桥Buck-Boost变换器则能够灵活地在降压和升压模式之间切换，确保在各种输入电压条件下都能稳定输出。

然而，宽输入范围也带来了新的挑战。传统双模式控制方式在输入电压大于或小于输出电压时分别工作在降压或升压模式，这可能导致电流脉动大、动态响应受限以及输出纹波较大。为克服这些挑战，研究人员提出了一种创新的多模式控制策略。

这种多模式控制策略的核心是根据输入电压与输出电压的关系动态调整工作模式。它可以在降压、升压和升降压模式之间灵活切换，通过平均电流控制与双沿调制、移相控制的结合，实现了平滑的工作模式转换。这种策略确保了变换器始终在有效占空比区间内运行，有效控制了电感电流，提高了系统的稳定性和可靠性。

为了进一步提升控制精度和动态响应速度，策略采用了Type-Ⅲ型补偿网络。这种网络能够优化控制环路的设计，减少系统的噪声和误差，使得输出电压更加精确，动态响应更加迅速。这不仅改善了变换器的效率，还降低了输出纹波，增强了系统在整个宽输入电压范围内的适应性。

在新能源汽车应用中，这种宽输入全桥Buck-Boost变换器的优势尤为明显。它可以为灯光照明、电动车窗、刮水器、除霜器、仪表系统、娱乐系统、电池管理系统、驾驶控制、电动座椅、喇叭等用电器供电，或者给低压蓄电池充电。由于整车用电器消耗功率较大而所需电压较低，这种变换器的低电压、高电流特性正好满足了需求。

此外，宽输入全桥Buck-Boost变换器还具有其他重要特性。例如，它具有输入过电压、欠电压保护，输出过电压、欠电压保护，输出过载、短路保护，以及过温保护等功能。这些保护措施对于保证新能源汽车的安全运行至关重要。

总的来说，宽输入全桥Buck-Boost变换器及其创新的控制策略为新能源汽车电源系统提供了一个高效、可靠的解决方案。它不仅满足了新能源汽车对宽输入电压范围的要求，还通过灵活的控制策略提高了系统的稳定性和效率。随着新能源汽车技术的不断发展，这种变换器有望在未来的电动汽车中发挥更加重要的作用。
