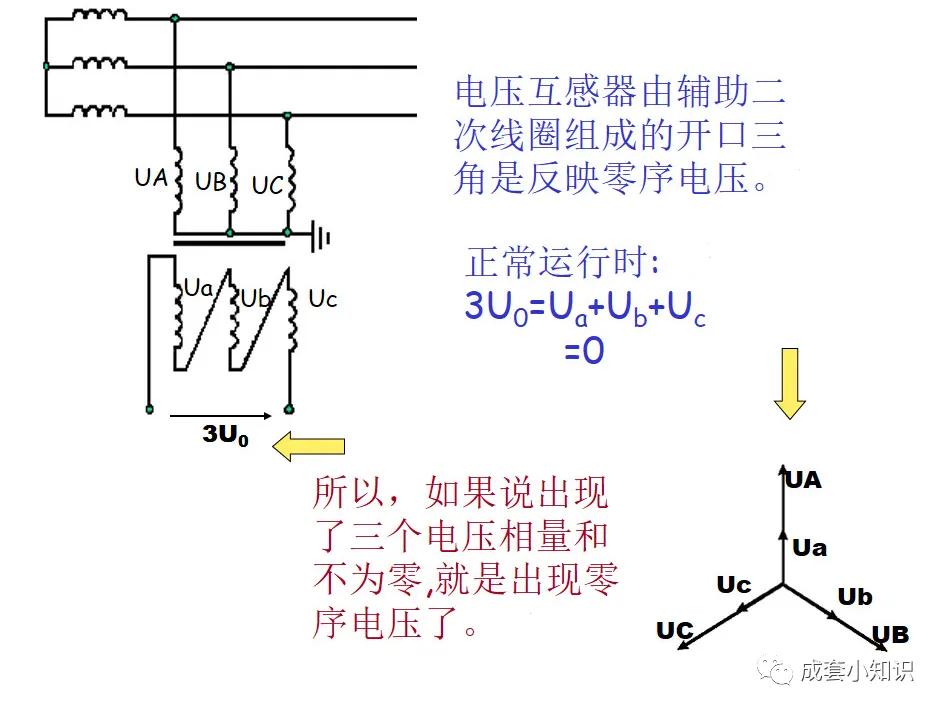

零序电压（开口三角电压）

在三相电力系统中，零序电压是一个关键参数，它不仅能反映系统的运行状态，还能帮助我们及时发现潜在故障。那么，什么是零序电压？它又是如何产生的呢？

零序电压，顾名思义，是指三相电压的矢量和。在理想情况下，三相电压应该是平衡的，即它们的相位互差120度，幅值相等。这种情况下，三相量相加的结果应该为零。然而，在实际电力系统中，由于各种原因，如负载不平衡、线路故障等，三相电压往往会出现偏差，导致矢量和不再为零。这个不为零的矢量和，就是我们所说的零序电压。

零序电压的产生主要有两个原因：一是三相电压幅值的变化，二是相位的变化。当系统发生故障时，如单相接地短路，就会导致某一相电压降低，而其他两相电压升高，从而产生零序电压。此外，即使在正常运行状态下，由于线路参数的不对称性，也可能产生微弱的零序电压。

计算零序电压的方法相对简单。我们只需要将三相电压相量相加，然后取其和的三分之一。这个结果就是零序电压的幅值，其方向与三相电压和的方向一致。值得注意的是，零序电压的相位是统一的，即A、B、C三相的零序电压相位相同。

零序电压在电力系统中有着重要的应用。首先，它是检测系统故障的重要指标。在正常运行状态下，零序电压应该接近于零。一旦系统发生故障，如单相接地短路，零序电压就会显著升高，这为我们提供了及时发现和处理故障的机会。

其次，零序电压是实现零序保护的基础。在中性点直接接地系统中，发生接地短路时会产生很大的零序电流。通过检测零序电压或零序电流，我们可以实现快速、灵敏的保护，最大限度地减少故障对系统的影响。

此外，零序电压还用于电力系统的监测和分析。通过持续监测零序电压的变化，我们可以评估系统的运行状态，及时发现潜在的不平衡问题，从而采取相应的调整措施，提高系统的稳定性和可靠性。

总的来说，零序电压虽然只是一个简单的数学概念，但它在电力系统中的作用却至关重要。它不仅帮助我们及时发现和处理故障，还能为系统的优化运行提供重要参考。随着电力系统向更智能、更可靠的方向发展，零序电压的重要性也将越来越凸显。
