电动车控制器的刹车断电功能，原理和连接线路图

2018年，浙江宁波发生一起电动车追尾事故，造成一死一伤。事故原因竟是电动车在刹车时电机未及时断电，导致车辆继续前行。这起惨痛的案例凸显了电动车刹车断电功能的重要性。

电动车刹车断电功能是指在刹车时，控制器自动切断电机电源，确保车辆能够安全停止。 这一功能的实现依赖于一个小小的部件——刹车开关。 刹车开关通常位于刹把总成上，通过两根线与控制器相连。 一根黑色线接12V电源，另一根黄/绿线作为刹车断电信号输出。

当骑车人刹车时，刹车开关接通，黄/绿线输出12V电压。 这个信号被控制器检测到后，立即切断对电机的供电。无论调速把手处于什么状态，电机都会停止工作，从而实现刹车断电。这种设计不仅保证了刹车的灵敏度，还大大提高了电动车的安全性。

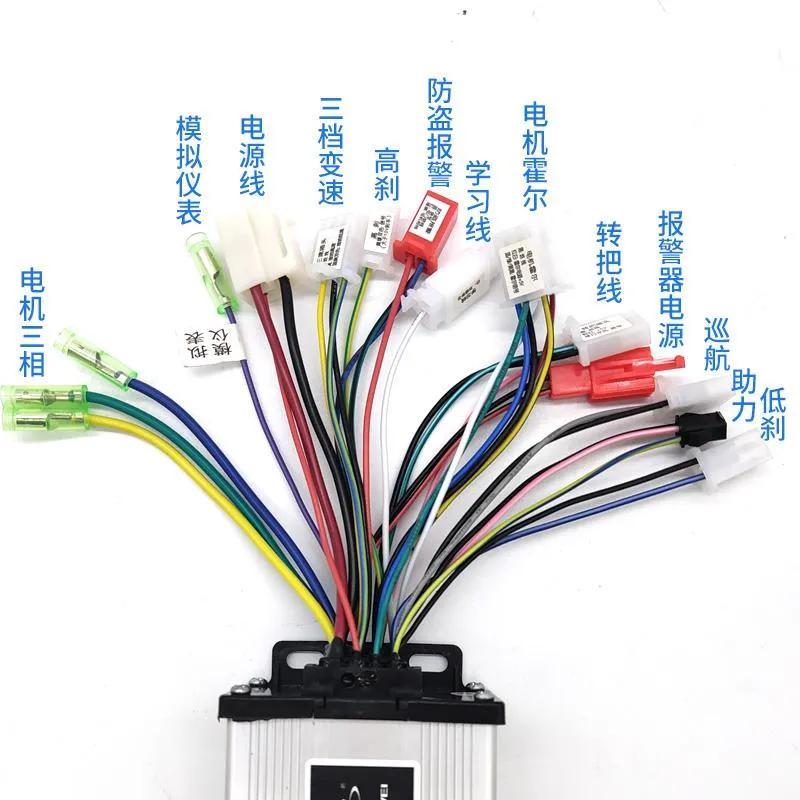

值得注意的是， 刹车断电功能有两种常见类型：高电平刹车和低电平刹车。 高电平刹车通过一根黄色高刹线接入转换器12V，触发断电功能。低电平刹车则通常由两条线组成，测量电压时一条为5V，一条为0V，两者对接触发断电功能。这两种方式虽然实现原理不同，但都能达到停止控制器输出的目的。

刹车断电功能的重要性不言而喻。首先，它能有效避免刹车失灵导致的事故。在紧急情况下，及时断电可以防止车辆继续前行，减少碰撞风险。其次，对于老年人和初学者来说，带有电磁刹车的电动车能提供更稳定的制动力，提高行车安全性。此外，刹车断电还能节省电能，提高电动车的使用效率。

然而， 仍有不少人对刹车断电的作用认识不足。 据调查，只有约80%的人了解其部分好处，而对其全面作用知之甚少。因此，加强对刹车断电功能的宣传和教育至关重要，这不仅能提高用户的行车安全意识，还能促进电动车行业的健康发展。

总的来说，电动车刹车断电功能是一项关键的安全技术。它通过简单的电路设计，实现了对电动车的有效控制，大大降低了事故发生的风险。随着电动车技术的不断进步，我们有理由相信，这项功能将会得到进一步的优化和完善，为用户提供更加安全、可靠的骑行体验。
