解读机械图样

机械图样是工程界的通用语言，它用图形、符号、文字和数字等元素精确表达机械的结构形状、尺寸大小、工作原理和技术要求。无论是设计工程师、制造工人还是维修技术人员，都需要具备解读机械图样的能力。那么，如何才能快速掌握这项技能呢？

读懂机械图样的关键在于理解其基本要素。首先，要熟悉常用的图线类型，如粗实线表示可见轮廓线，虚线表示不可见轮廓线，细点划线表示对称中心线等。其次，要掌握尺寸标注的方法，包括尺寸线、尺寸界线和尺寸数字的使用规则。此外，还要了解常见的视图类型，如主视图、俯视图和左视图等，以及剖视图和剖面图的表示方法。

在实际解读机械图样时，可以按照以下步骤进行：

1. 整体浏览：先快速浏览整张图纸，了解零件的基本形状和结构。

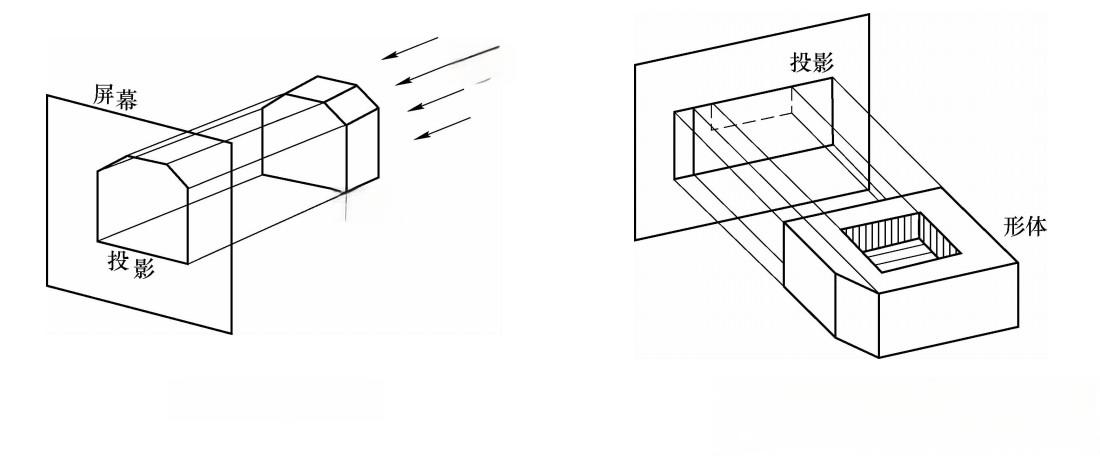

2. 分析视图：仔细观察各个视图，理解零件的三维结构。要注意三视图之间的投影关系，即“主俯长对正，主左高平齐，俯左宽相等”。

3. 研究尺寸：逐个分析标注的尺寸，理解零件的大小和各部分之间的相对位置关系。

4. 注意细节：特别留意图样上的技术要求，如表面粗糙度、公差配合等，这些往往决定了零件的加工精度和性能。

5. 综合理解：将以上信息综合起来，在脑海中构建出零件的完整三维模型。

除了这些基本步骤，还有一些实用技巧可以帮助我们更好地解读机械图样：

1. 培养空间想象力：多练习徒手绘制简单的三维图形，有助于提高空间思维能力。

2. 理解加工工艺：了解基本的机械加工方法，可以帮助我们更好地理解图样上的尺寸和结构设计。

3. 关注标准符号：熟悉常用的形位公差、表面处理等标准符号，可以快速获取关键信息。

4. 利用辅助工具：在遇到复杂图样时，可以借助CAD软件进行辅助分析。

掌握机械图样的解读能力不仅是一项专业技能，更是连接设计与制造的重要桥梁。它能够帮助工程师准确表达设计意图，指导工人精确制造零件，确保机械设备的性能和质量。随着工业4.0时代的到来，数字化、智能化的制造技术对机械图样的精度和复杂度提出了更高要求，这也为我们提供了更多学习和发展的机会。

总之，解读机械图样需要我们不断学习和实践，培养细致入微的观察力和灵活的思维能力。只有掌握了这项技能，我们才能在工程设计和制造领域游刃有余，为推动工业进步贡献自己的力量。
