聚焦离子束技术（FIB）

聚焦离子束（FIB）技术正在半导体行业掀起一场静默的革命。这项先进的纳米级加工和分析技术，正在重塑芯片制造和故障分析的方式，为半导体产业带来前所未有的精准度和灵活性。

FIB技术的核心原理是利用高强度聚焦离子束对材料进行纳米级加工。通过将液态金属离子源产生的离子束加速、聚焦后照射到样品表面，可以实现对材料的精确切割、雕刻和修饰。这一过程不仅能够实现微米/纳米结构的制备和优化，还能在加工过程中实时观察样品表面的变化，确保纳米级精度。

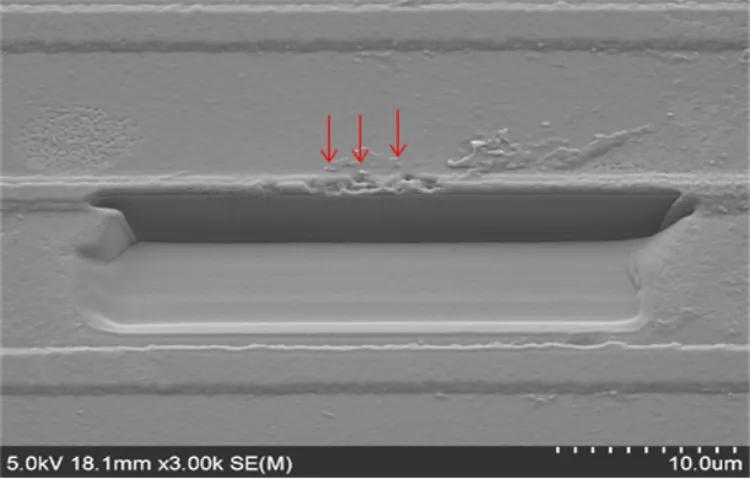

在半导体制造领域，FIB技术的应用可谓多点开花。首先，它成为了芯片故障分析的利器。通过FIB技术，工程师可以在芯片的特定位置进行精确的截面断层分析，测量特定结构的尺寸和材质，为逆向仿真器件效率提供参考。这种高精度的分析能力，使得芯片设计者能够更快、更准确地找到问题所在，大大缩短了研发周期。

其次，FIB技术在芯片电路修复方面也展现出了巨大潜力。利用FIB对芯片电路进行物理修改，可以实现对芯片问题区域的针对性测试，加速设计方案的验证过程。更重要的是，FIB技术能够在最终产品量产之前提供部分样片和工程片，这不仅加速了终端产品的上市时间，还能减少不成功的设计方案修改次数，从而节省了大量时间和成本。

此外，FIB技术还在透射电镜（TEM）样品制备方面发挥了重要作用。传统的TEM样品制备方法费时费力，且难以精确定位。而FIB技术能够精确定位，制备出厚度在0.1微米以下的高质量TEM样品，且不会污染或损伤样品。这对于深入研究材料的微观结构和性能至关重要。

FIB技术的另一项重要应用是在复杂的芯片线路中任意位置沉积金属层，引出测试点。这项技术为研究几何形状对特定材料性质的影响提供了便利，为芯片性能优化开辟了新的途径。

值得注意的是，FIB技术的发展并未止步于此。目前，FIB技术已经与扫描电子显微镜（SEM）等设备联用，形成了FIB-SEM双束系统。这种系统结合了离子束和电子束的优势，能够在高分辨率扫描电镜显微图像监控下发挥聚焦离子束的超微细加工能力，为半导体行业带来了更强大的分析和加工工具。

随着半导体行业不断向更小的制程节点迈进，FIB技术的重要性将愈发凸显。它不仅能够满足日益增长的高精度加工需求，还能为芯片设计和制造提供更灵活、更高效的解决方案。在这场由纳米级技术驱动的半导体革命中，FIB技术无疑扮演着关键角色，为推动整个行业的创新和发展贡献着不可或缺的力量。
