[西门子PLC] S7-1200 PLC的数据类型及数据存取方式

发布时间：2024-09-18

西门子S7-1200可编程逻辑控制器（PLC）作为一款广泛应用于工业自动化领域的设备，其数据类型和存取方式是理解和掌握该PLC编程的关键。本文将深入探讨S7-1200 PLC的数据类型及其独特的存取方式，帮助读者更好地理解和应用这款PLC。

S7-1200 PLC支持多种数据类型满足不同需求

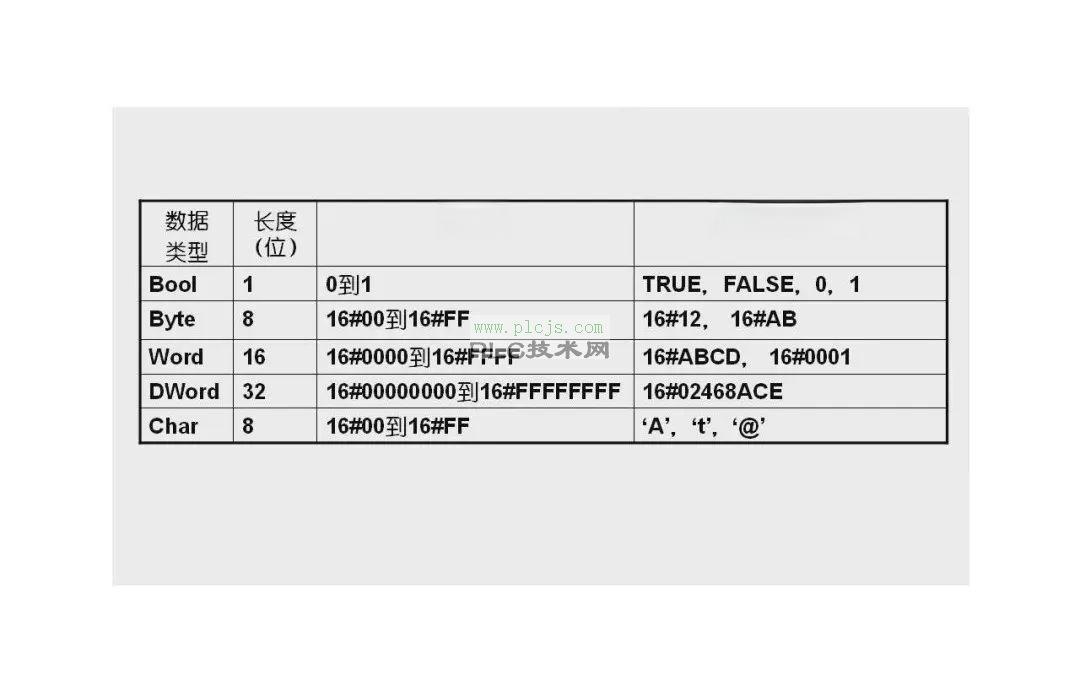

S7-1200 PLC支持丰富的数据类型，包括基本数据类型和复杂数据类型。基本数据类型涵盖了位（Bool）、字节（Byte）、字（Word）、双字（DWord）、整数（Int、DInt等）、浮点数（Real、LReal）以及时间和日期数据类型等。这些基本数据类型为PLC编程提供了坚实的基础。

值得注意的是，S7-1200 PLC还支持一些高级数据类型，如结构数据类型（Struct）、用户自定义数据类型（UDT）、数组（Array）等。这些复杂数据类型大大增强了PLC的编程灵活性和数据处理能力。

存储器结构与寻址方式详解

S7-1200 PLC的存储器结构主要包括输入过程映像存储器（I）、输出过程映像存储器（Q）、位存储器（M）、数据块（DB）以及临时存储器（L）。每种存储器都有其特定的功能和用途。

输入过程映像存储器（I）用于接收外部输入信号，如按钮、开关等。CPU在每个扫描周期开始时从输入模块读取状态，并将其存储在输入过程映像区。程序执行时，从这个区域读取状态进行运算。
输出过程映像存储器（Q）用于将程序运算结果输出驱动外部负载，如指示灯、接触器等。需要注意的是，输出结果并不是直接驱动外部负载，而是先存储在输出过程映像区，CPU在下一个扫描周期开始时将内容复制到物理输出点。
位存储器（M）属于内部软元件，不能直接接收外部输入或驱动外部负载。它主要用于存储中间运算结果或用于触摸屏组态。
数据块（DB）用于存储各代码块使用的各种类型数据。DB块可以按位、字节、字、双字等方式进行寻址。
临时存储器（L）用于存储代码块执行时使用的临时数据。与位存储器M不同，L存储器是局部的，只能在生成它的代码块中使用。

S7-1200 PLC的寻址方式包括按位寻址、按字节寻址、按字寻址和按双字寻址。例如，M3.3表示访问位存储器M的第3个字节中的第3位。对于DB块的寻址，如果使用优化访问，则通过符号寻址；如果使用非优化访问，则每个变量都有一个对应的绝对地址。例如，访问DB1中的第0个字节的第0个位，地址为DB1.DBX0.0。

S7-1200 PLC数据管理特点

S7-1200 PLC的数据管理和存取方式具有以下特点：

灵活性：支持多种数据类型和复杂的结构化数据类型，满足不同应用场景的需求。
安全性：通过过程映像存储器机制，确保输入输出数据的安全性和一致性。
高效性：优化的数据块访问方式提高了数据处理效率。
易用性：直观的寻址方式和符号寻址简化了编程过程。
扩展性：支持用户自定义数据类型，增强了系统的可扩展性。

深入了解S7-1200 PLC的数据类型和存取方式，对于有效利用这款PLC的强大功能至关重要。通过合理选择和使用数据类型，以及熟练掌握各种寻址方式，工程师们可以更高效地开发和优化PLC程序，从而提高工业自动化系统的性能和可靠性。
