看完你就学会UG编程平面铣操作了

发布时间：2024-09-18

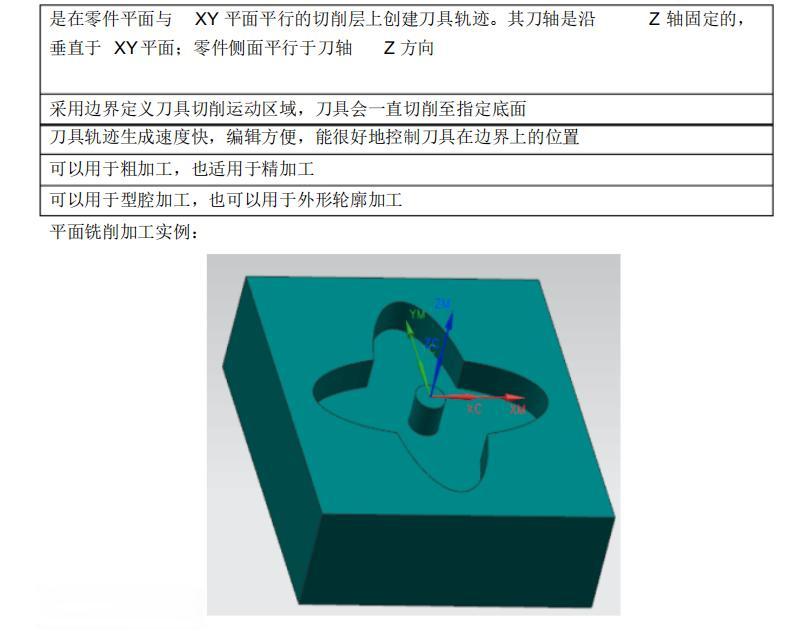

UG编程平面铣操作是数控加工中的一项关键技术，广泛应用于模具制造、零件加工等领域。通过一个具体的案例，我们将逐步展示如何使用UG软件完成平面铣加工的全过程。

创建零件模型

首先，我们需要在UG软件中创建一个零件模型。以一个简单的长方体为例，其尺寸为50mm x 30mm x 10mm。这个模型将作为我们后续加工的对象。

完成零件建模后，进入UG的加工模块。在主菜单中选择“加工”>“操作导航器”，打开操作导航器窗口。这将是我们在整个加工过程中使用的主要界面。

在操作导航器中，我们需要设置加工环境。双击“机床坐标系”图标，打开“机床坐标系”对话框。选择“对象的坐标”作为坐标系的方式，然后在工作区单击零件的上表面。软件会自动对零件四面分中，确定加工坐标系的位置。

接下来，我们需要创建加工所需的几何体。双击“工件”图标，打开“工件”对话框。选择零件模型作为部件，然后使用“自动块”生成毛坯。这样我们就完成了加工所需的几何体设置。

在操作导航器中，选择“插入”>“操作”，进入“创建操作”对话框。选择“平面铣”作为操作类型，然后点击“确定”按钮，进入“平面铣”对话框。

在“平面铣”对话框设置加工参数设置一系列加工参数。首先，选择合适的刀具。对于这个简单的案例，我们可以选择一个直径为5mm的立铣刀。然后，设置切削方式、切削深度、切削参数等。例如，我们可以选择“跟随周边”的切削模式，设置切削深度为1mm，切削速度为100mm/min。

完成参数设置后，点击“生成”按钮，软件会计算并生成刀具轨迹。我们可以在图形窗口中看到生成的刀路。

生成刀具轨迹后，我们可以进行模拟加工。在操作导航器中，选择“刀轨可视化”>“2D动态”，然后点击播放按钮。软件会模拟刀具的实际切削过程，让我们直观地看到加工效果。

最后，我们需要将生成的刀具轨迹转换为数控机床可以识别的代码。在操作导航器中，选择“后处理”>“创建”，然后选择合适的后处理器。完成设置后，点击“生成”按钮，软件会生成NC代码。我们可以将这个代码输出到文件，然后传输到数控机床上进行实际加工。

通过这个简单的案例，我们展示了UG编程平面铣操作的基本流程。实际应用中，可能还需要根据具体零件的形状和材料特性进行更详细的参数调整。但掌握了这个基本流程，你就已经迈出了UG编程平面铣操作的第一步。
