拆解半导体制冷片，看看内部构造
发布时间：2024-09-16
当你打开冰箱门，一股凉意扑面而来时，你可能不会想到，这种简单的制冷效果背后，蕴含着一项神奇的科技——半导体制冷技术。今天，让我们一起拆解一个半导体制冷片，揭开这个高科技产品的神秘面纱。

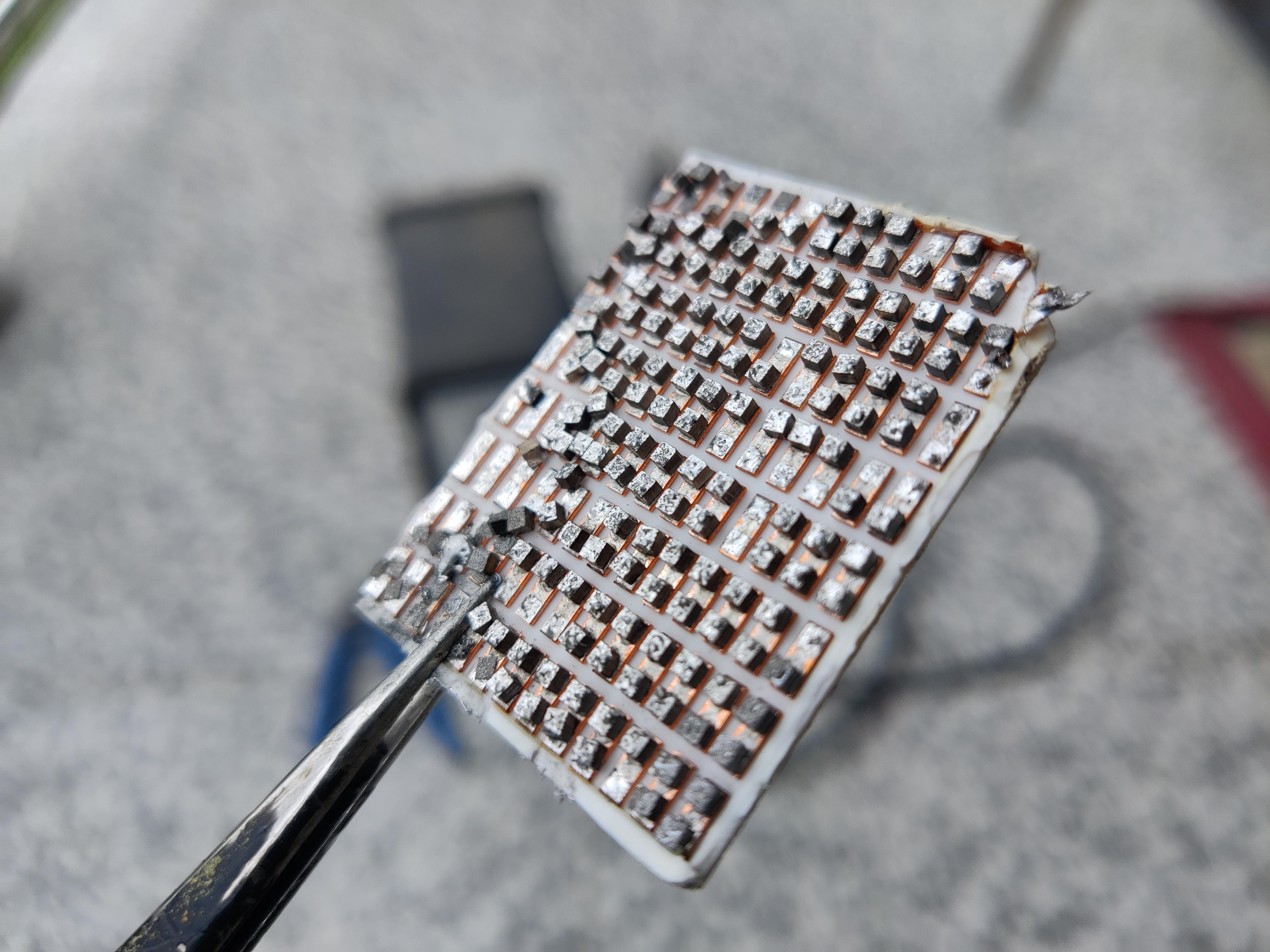

半导体制冷片内部结构揭秘
半导体制冷片，也被称为热电制冷片，是一种基于固态材料的电子制冷技术。它的核心是由P型半导体和N型半导体组成的热电偶对。当我们拆开一个半导体制冷片时，会发现它主要由以下几部分组成：
- P型半导体：这种材料在电流通过时会产生热量。
- N型半导体：与P型半导体相反，这种材料在电流通过时会吸收热量。
- 热电偶：将P型和N型半导体连接起来，形成一个完整的电路。
- 陶瓷片：通常位于制冷片的两侧，起到绝缘和导热的作用。
热电效应实现制冷制热双功能
半导体制冷片的工作原理基于热电效应。当直流电通过P型和N型半导体组成的热电偶时，会在热电偶的两端产生温差。具体来说：
- 在热电偶的一端（通常是P型半导体一侧），电流会释放热量，使这一端温度升高。
- 在另一端（通常是N型半导体一侧），电流会吸收热量，使这一端温度降低。
这种现象被称为珀尔帖效应。更神奇的是，通过改变电流的方向，我们可以使热量从一端流向另一端，从而实现制冷或制热的功能。这就是为什么一个半导体制冷片既可以用来制冷，也可以用来制热。
半导体制冷技术的独特优势
与传统的压缩式制冷相比，半导体制冷技术具有以下独特优势：
- 体积小巧：由于不需要压缩机等大型部件，半导体制冷设备可以做得非常小巧。
- 高可靠性：由于没有运动部件，半导体制冷片的寿命通常很长，可达20万小时以上。
- 精确控温：通过调节电流大小，可以实现非常精确的温度控制，精度可达±0.1℃。
- 环保节能：不需要使用制冷剂，对环境友好，而且能耗相对较低。
半导体制冷技术在日常生活中的应用
这项技术虽然听起来很高端，但实际上已经广泛应用于我们的日常生活中：
- 车载冰箱：许多车载冰箱都采用了半导体制冷技术，可以在狭小的空间内实现高效的制冷。
- 饮水机：一些高端饮水机使用半导体制冷片来冷却水，提供冰凉的饮用水。
- 电子设备散热：在一些高性能电子设备中，如笔记本电脑和服务器，半导体制冷片被用来为关键部件降温。
- 医疗设备：在一些需要精确控温的医疗设备中，如血液分析仪和疫苗冷藏箱，半导体制冷技术也发挥着重要作用。
通过这次拆解，我们不仅了解了半导体制冷片的内部构造，更重要的是，我们看到了科技如何将复杂的原理转化为简单实用的产品。这项技术虽然看似神秘，但其实就在我们身边，默默地为我们的生活带来便利和舒适。下次当你享受一杯冰镇饮料时，不妨想一想，这背后可能就有一个小小的半导体制冷片在默默工作。
