反支撑、转换层的各种做法！

在现代建筑中，反支撑和转换层是两种关键的结构设计元素，它们各自解决了不同的工程挑战，确保了建筑的安全性和功能性。让我们深入探讨这两种结构的设计原理、应用场景以及具体做法。

反支撑：控制板面变形的关键

反支撑主要用于控制吊顶板面在负风压作用下的向上移动。根据《建筑装饰装修工程施工质量验收规范》7.1.11的规定，当吊杆长度大于1.5m时，应设置反支撑。这一规定源于反支撑的重要作用 - 在室内产生负风压时，防止吊顶板面向上移动，从而控制板面变形。

具体来说，反支撑的做法有三种：

1. 主龙骨拉结法：适用于吊杆长度超过1.5m且小于3m的情况。具体做法是在CS60主龙骨横撑底边每隔主龙骨间距打孔，M8全牙吊杆穿过，位置确定后上下螺母固定。

2. 吊杆通长拉结法：同样适用于吊杆长度超过1.5m且小于3m的情况。具体做法是斜拉钢筋每隔两倍主龙骨间距设置，∅8横向钢筋、斜拉钢筋及其与M8全牙吊杆焊接处必须做防锈处理。

3. 倒三角法：适用于吊杆长度超过1.5m且小于2m的情况。安装间距在2m以内，围绕某一中心呈梅花形分布，且不应设置在同一直线上。

转换层：解决高度差的巧妙设计

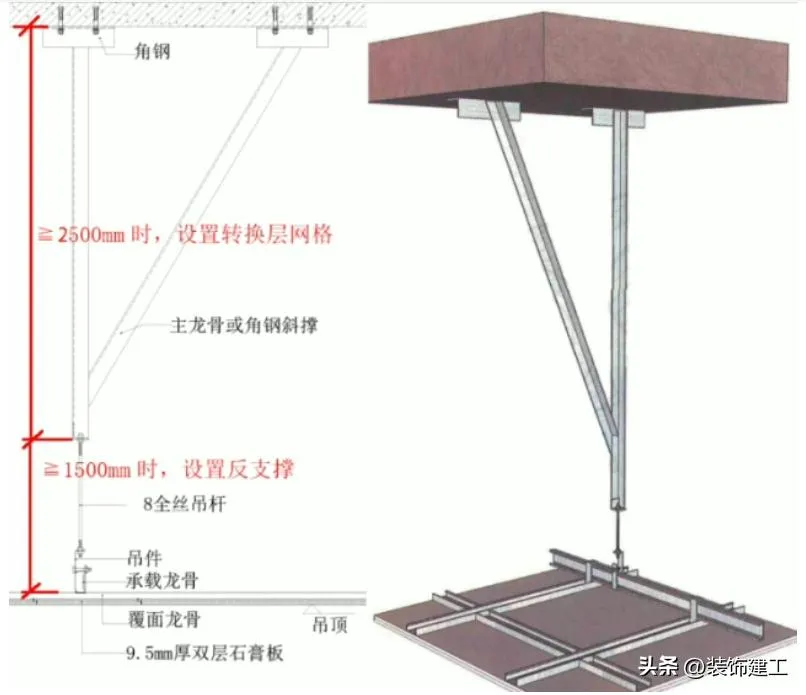

转换层则用于解决建筑内部空间高度过大的问题。当吊顶内部空间大于3.0m时，或者反支撑垂直长度超过1500mm时，应设置转换层。转换层的设计目的是为了确保吊杆的长度不大于1500mm，从而提高结构的稳定性。

转换层有两种主要做法：

1. 钢架转换层：采用角钢、槽钢等刚性构件作为吊杆，杆端与楼板底面可靠连接。为了保证转换层的稳定，还需要有斜向撑与混凝土梁侧、墙侧可靠连接，纵横向均应设置。

2. 吊杆+钢架转换层：这种做法相对全钢架转换层更节约成本，实际应用中也更灵活。具体做法是吊杆+角钢+吊杆，这种组合可以有效控制成本，同时保持足够的结构强度。

反支撑和转换层的重要性

这两种结构设计元素在现代建筑中扮演着至关重要的角色。反支撑确保了吊顶在各种环境条件下的稳定性，而转换层则解决了建筑内部空间高度差异带来的结构挑战。它们的存在不仅提高了建筑的安全性，也为建筑师提供了更大的设计自由度。

在实际应用中，工程师需要根据具体项目的需要，灵活选择合适的反支撑和转换层设计方案。这要求他们不仅要掌握这些结构的基本原理，还要能够根据现场情况做出合理的判断和调整。

总的来说，反支撑和转换层是现代建筑中不可或缺的结构设计元素。它们的存在不仅体现了工程师的智慧，也反映了建筑技术的进步。随着新材料和新技术的不断涌现，我们有理由相信，未来的反支撑和转换层设计将会更加高效、经济和环保。
