零序电流保护的整定计算

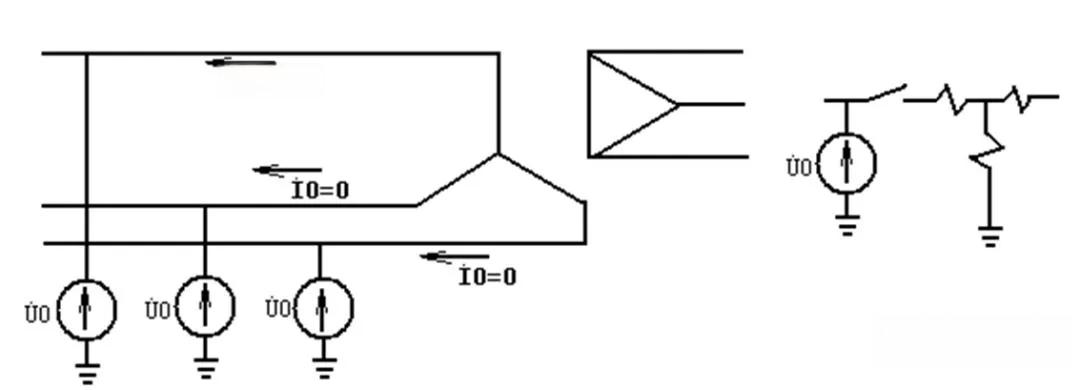

在电力系统中，零序电流保护是一种重要的继电保护装置，用于检测和应对接地故障。当系统发生接地故障时，会出现零序电流、零序电压和零序功率，零序电流保护就是利用这些电气量来实现对系统的保护。

零序电流保护的整定计算是确保其有效运行的关键。根据调研结果，零序电流保护可分为三个阶段：零序电流速断保护（零序Ⅰ段保护）、零序电流限时速断保护（零序Ⅱ段保护）和零序过电流保护（零序Ⅲ段保护）。

零序Ⅰ段保护的动作电流应大于本线路末端接地短路时通过保护安装处的最大零序电流的3倍。具体计算公式为：Idz0 = K'K × 3I0，其中K'K为可靠系数，一般取1.2～1.3。

零序Ⅱ段保护的动作电流应躲过下段线路零序Ⅰ段保护的保护范围末端接地短路时通过本保护装置的最大零序电流。计算公式为：Idz0 = K''K × Ido.xd，其中K''K为可靠系数，取1.1～1.2；Ido.xd为下一段线路保护装置的Ⅰ段末端发生接地短路时通过本保护装置的3倍零序电流计算值。

零序Ⅲ段保护的动作电流应躲过下一段线路出口处发生短路时出现的最大不平衡电流。计算公式为：I'''dz0 = K'''K × Ibp.max，其中K'''K为可靠系数，取1.2～1.3；Ibp.max为不平衡电流最大值。

值得注意的是，零序电流保护与剩余电流保护在原理和应用场合上存在显著区别。零序电流保护主要应用于中高压系统，用于三相三线制场合，而剩余电流保护则主要用于低压系统，适用于三相四线制或两线制场合。零序电流保护主要针对系统内部的故障，而剩余电流保护则更多地关注用电侧的安全问题。

在实际应用中，零序电流保护广泛应用于35kV及以下电压等级的各类小型变电站、开闭所、开关站、配电室及新能源等场景。它能够对馈线、配电变压器、电容器、电动机及厂用变等各种电气设备进行保护，有效防止故障扩大和引发更严重的后果。

然而，零序电流保护也存在一些需要注意的问题。例如，当电流回路断线时，可能会导致保护误动作。此外，在电力系统出现不对称运行时，也可能出现零序电流，这需要在运行中特别注意。

总的来说，零序电流保护的整定计算是确保电力系统安全稳定运行的重要环节。通过合理设置保护装置，可以有效预防和应对各种故障和异常情况，提高整个配电系统的可靠性和安全性。
