110kV整体预制式绝缘（直通）接头安装工艺图文详解

发布时间：2024-09-16

在高压电缆线路中，电缆接头的安装质量直接影响整个系统的安全运行。作为一名经验丰富的电力工程师，我有幸参与了多个110kV整体预制式绝缘直通接头的安装项目。今天，我将分享这一先进工艺的安装过程，以及它与传统安装方法的区别和优势。

整体预制式绝缘接头安装前的准备工作

安装前的准备工作至关重要。首先，我们需要仔细阅读并理解相关企业的安装工艺说明。然后，根据装箱单清点零部件和配套材料，确保数量齐全且无损伤。施工现场的高压设备必须断电或采取安全措施，同时备齐清洁的工具。

值得注意的是，安装前要检查电缆是否符合要求：相位正确，绝缘状况良好，无受潮，绝缘偏心度满足标准。此外，施工环境的温度应控制在0℃~35℃，相对湿度低于70%。如果超出范围，需要搭建工棚并采取净化措施。

在电缆处理阶段，我们将电缆放置于最终位置并按照要求切断。接下来是金属屏蔽层的处理，这是确保接头电气性能的关键步骤。

对于铝护套电缆，我们需要去掉外护套，露出金属护套，并将末端胀长成喇叭口。对于铜丝屏蔽电缆，我们则需要保留一定长度的铜屏蔽层，其余部分剪去。而铜丝屏蔽加铅护套的电缆，则需要保留铜丝屏蔽层和铅护套，其余部分剥去。

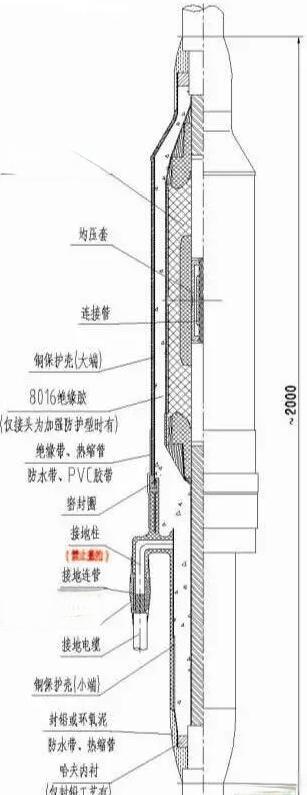

在这一阶段，我们首先需要测量电缆主绝缘外径和整体预制橡胶绝缘件外径，确保两者匹配。然后，在电缆上依次套入小、大热缩管和铜保护壳等零部件。

接下来是最关键的步骤：将整体预制橡胶绝缘件套入电缆。这一步需要特别注意，对于绝缘接头，有绝缘段的一端应先套入电缆。套入过程中，我们使用专用工具确保绝缘件准确就位。

在压接管连接阶段，我们先去掉临时保护带，露出电缆导体。然后用粗砂带打磨导体表面，清洁吹干后套上连接管。压接后，我们需要量取两绝缘间距，确保不超过216mm。

安装均压套时，我们先将铜编织线与均压套用螺钉连接，然后扣在压接好的连接管上。在恒力弹簧上绕两层PVC胶粘带，确保完全盖住弹簧，但不要高出均压套表面。

相比传统安装方法，整体预制式绝缘接头具有显著优势。首先，它的安装工艺更简单，减少了现场操作步骤，降低了人为因素的影响。其次，它无需在现场进行复杂的充油或充气操作，大大提高了安装效率。

更重要的是，整体预制式绝缘接头的密封性能更可靠，有效防止了绝缘油或SF6气体渗入电缆本体。这不仅提高了系统的安全性，也简化了日常维护工作。

总的来说，110kV整体预制式绝缘直通接头的安装是一项精密而重要的工作。通过严格遵循安装步骤，我们可以确保接头的电气性能和密封性能，为高压电缆线路的安全运行提供可靠保障。随着技术的不断进步，相信这种先进的安装工艺将在未来的电力工程中得到更广泛的应用。
